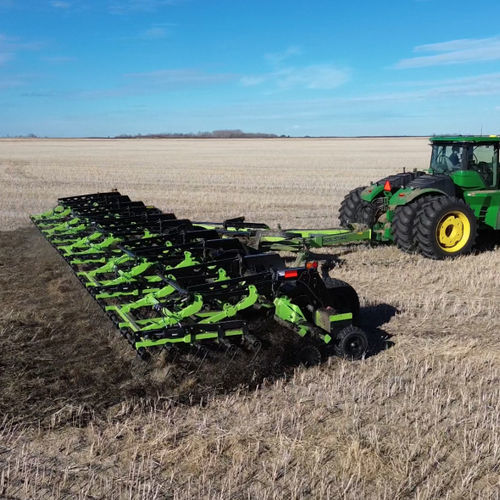

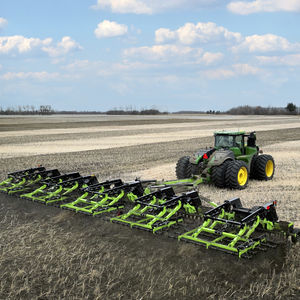

Grade de discos de arrasto THX-600

articulada em 5 seçõescom ajuste hidráulicocom controle de profundidade

Visão geral
O THX-360 (36 ft) e o THX-600 (60 ft) são unidades de cultivo com fila única de discos e grade, concebidas para gestão de palha após a colheita e preparação do leito de semente antes da semeadura. Uma fila de discos côncavos reduz a palha e mistura os resíduos ao solo, seguida por uma grade pesada de cinco barras que corta, distribui e nivela os resíduos para melhorar o aquecimento do solo, infiltração de água e uniformidade do leito de semente.

Como funciona
Os discos côncavos de 20" com 10° em espaçamento de 8,5" cortam e fragmentam a palha, incorporando os resíduos à camada superior do solo. A grade pesada de cinco barras que segue quebra e distribui uniformemente os resíduos descarregados pelos discos, garantindo superfície nivelada antes da semeadura.

Principais características

• Fila única de discos côncavos 20" 10° em espaçamento de 8,5"
• Grade pesada de 5 barras (dentes 5/8" x 26") para espalhar, nivelar e fragmentar resíduos
• Discos montados em cubos sem manutenção de quatro parafusos e hastes de torção em borracha para longa vida e seguimento do terreno
• Controle de profundidade de ponto único para discos através de controle de profundidade traseiro ajustável montado em trilho
• Espirais das lâminas da grade alargadas em direção às lâminas externas para reduzir tensão em operação
• Trava hidráulica de asa para os elos de tensão com pino de bloqueio para evitar abertura acidental
• Quadro principal construído com tubo 12" x 12" x 3/8" para rigidez e massa necessárias

Opções de pressão da grade
A força aplicada pela grade está disponível em várias opções:

• Ajuste por mola: duas molas de tensão ajustáveis para aumentar ou diminuir a pressão descendente (pressão descendente apenas)
• Hidráulico manual: cilindros montados nos braços da grade fornecem pressão para cima/baixo, ajustados manualmente via válvula no engate
• Hidráulico eletrônico: cilindros com monitor em cabine para ajuste de pressão para cima/baixo a partir da cabine

Durabilidade e assistência
Componentes robustos incluem articulações de asa fundidas com pinos de 2,5" e buchas de aço mola lubrificáveis. Os discos usam cubos sem manutenção de quatro parafusos; hastes de torção em borracha são projetadas para longa vida e bom seguimento do terreno, reduzindo tempos de manutenção.

Especificações

• Largura de trabalho: THX-360 36 ft / THX-600 60 ft
• Largura de transporte: 15,25 ft
• Altura de transporte: 15 ft
• Comprimento de transporte: THX-360 33,5 ft / THX-600 45 ft
• Peso: THX-360 25.000 lbs / THX-600 34.000 lbs
• Seções disco/grade: THX-360 3 / THX-600 5
• Largura de seção: 12 ft
• Tamanho dos discos: 20" côncavos, largura 2,25", espaçamento 8,5", ângulo 10°
• Grade: arranjo 5 barras, dentes 5/8" x 26" com ponta, ângulo ajustável 35–90°
• Pneus: 560/45 22.5 radiais
• Cubos: 8 parafusos, capacidade 10.000 lb
• Tubo do braço principal: 12" x 12" x 3/8"
• Saídas hidráulicas: 4
• Iluminação de segurança: SMV padrão
• Potência requerida: 7–9 hp por pé de largura de trabalho
