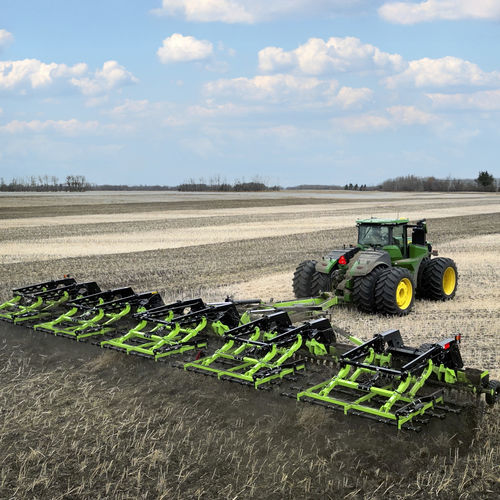

Grade de discos de arrasto THX-360

articulada em 3 seçõescom ajuste hidráulicocom controle de profundidade

Visão geral do produto
THX-360 (36 ft) e THX-600 (60 ft) são grades de preparo pós-colheita projetadas para gerir grandes volumes de palha e restos, aumentar a infiltração de água, acelerar o aquecimento do solo e promover a germinação de sementes de plantas daninhas para uma eficaz limpeza pré-semeadura. Uma única fileira de discos côncavos de 20 polegadas seguida por uma grade pesada de 5 barras tritura a palha, incorpora os resíduos na camada superficial do solo e nivela a superfície para preparação homogênea do leito de semeadura.

Projeto e operação
O THX utiliza uma única fileira de discos côncavos de 20 polegadas com ângulo de 10° e espaçamento de 8,5 polegadas para fragmentar palha e misturar resíduos. Os discos são montados em cubo isento de manutenção de quatro parafusos e um braço de torção em borracha especialmente projetado para longa vida útil e bom acompanhamento do solo. O controlo de profundidade de ponto único montado na traseira permite rápida regulação da profundidade dos discos através de um ajuste deslizante.

Opções de grade e pressão
As espirais das pontas das dentes da grade aumentam para fora para reduzir tensões em operação de campo. As opções de pressão incluem ajuste por mola e sistemas hidráulicos (Manual ou Eletrónico). O ajuste por mola fornece pressão descendente ajustável através de duas molas de tensão. Os sistemas hidráulicos usam cilindros montados nos braços da grade para aplicar pressão descendente ou ascendente — a pressão ascendente alivia a carga sobre a grade para trabalhar em detritos muito pesados ou condições húmidas. A versão hidráulica manual possui uma válvula no engate para ajuste; a versão hidráulica eletrónica permite ajuste a partir da cabina através de um monitor.

Construção e durabilidade
A estrutura principal é fabricada em tubo 12" x 12" x 3/8" conferindo massa e rigidez necessárias. As articulações das asas fundidas utilizam pinos de 2,5" de diâmetro e buchas em aço mola lubrificáveis para garantir longa vida útil. Um bloqueio atuado hidraulicamente substitui cabos nos elos de tensão das asas e inclui um pino de bloqueio para evitar actuação involuntária do cilindro durante a operação em campo.

Especificações
Largura de trabalho: THX-360 36 ft / THX-600 60 ft (≈11 m / ≈18,3 m)
Largura de transporte: 15.25 ft (≈4,65 m)
Altura de transporte: 15 ft (≈4,57 m)
Comprimento de transporte: THX-360 33.5 ft / THX-600 45 ft (≈10,2 m / ≈13,7 m)
Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
Nº de Secções Disco/Grade: THX-360 3 / THX-600 5
Largura das secções: 12 ft
Tamanho dos discos: 20 in côncavos, 2.25 in largura, 10° ângulo, 8.5 in espaçamento
Configuração da grade: 5 barras
Dente da grade: 5/8 in x 26 in com ponta
Ajuste do ângulo da grade: 35 - 90 graus
Pneus: 560/45 22.5 Radiais
Cubos: 8 parafusos - 10,000 lb
Tubo da lança principal: 12" x 12" x 3/8"
Número de tomadas hidráulicas: 4
Iluminação de segurança / SMV: Standard
Potência requerida: 7-9 HP por pé de largura

Características técnicas

• Largura de trabalho: THX-360 36 ft / THX-600 60 ft
• Largura de transporte: 15.25 ft
• Altura de transporte: 15 ft
• Comprimento de transporte: THX-360 33.5 ft / THX-600 45 ft
• Peso: THX-360 25,000 lbs / THX-600 34,000 lbs
• Nº de Secções Disco/Grade: THX-360 3 / THX-600 5
• Largura das secções: 12 ft
• Tamanho dos discos: 20 in côncavos, 2.25 in largura, 10° ângulo, 8.5 in espaçamento
• Configuração da grade: 5 barras com dentes 5/8 in x 26 in (com ponta)
• Ajuste do ângulo da grade: 35 - 90 graus
• Pneus: 560/45 22.5 Radiais
• Cubos: 8 parafusos - 10,000 lb (discos montados em cubo sem manutenção de quatro parafusos)
• Tubo da lança principal: 12" x 12" x 3/8"
• Número de tomadas hidráulicas: 4
• Iluminação de segurança / SMV: Standard
• Potência requerida: 7-9 HP por pé de largura
• Montagem dos discos: cubo sem manutenção de quatro parafusos e braço especialmente projetado; braço de torção em borracha para seguimento do solo
• Opções de pressão da grade: ajuste por mola, hidráulico manual (válvula no engate), hidráulico electrónico (ajuste desde a cabina)
• Bloqueio hidráulico para elos de tensão das asas com pino de segurança para prevenir actuações involuntárias
