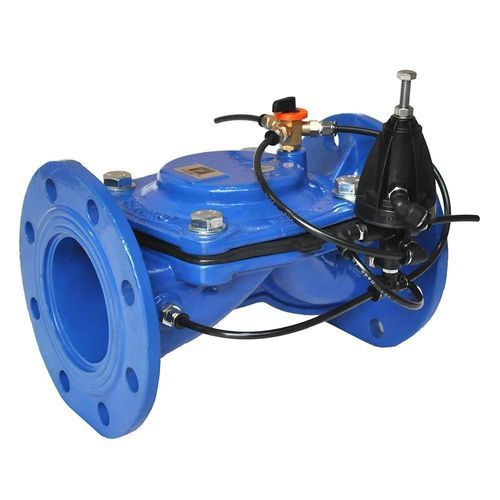

Válvula para irrigação IM-RP3PP

hidráulicamanualem nylon

A válvula redutora de pressão IM-RP3PP foi projetada para reduzir automaticamente a pressão de entrada para um valor de saída mais baixo e constante, garantindo controlo preciso da pressão a jusante apesar de variações de pressão ou caudal a montante. É comandada por um piloto hidráulico 3 vias e permite anulação manual para operação de abertura/fecho total.

Especificações Técnicas:

• Tipo de válvula: Hidráulica, 3 vias
• Piloto: Mod. RP3PP
• Faixa de ajuste de pressão:
  • Mola cinzenta: 0,2÷1,5 bar
  • Mola branca: 0,6÷3,0 bar
  • Mola vermelha (padrão): 1,0÷5,5 bar
  • Mola preta: 2,0÷9,0 bar
• Materiais:
  • Corpo do piloto: Nylon reforçado
  • Tampa: Nylon reforçado
  • Comando manual CM4V: Latão, com esfera em aço inox e sede em Teflon
• Conexões:
  • Corpo do comando manual: Ø1/4” M BSP
  • Aberto/Fechado/Auto: Ø1/8” F BSP
• Grau de proteção: IP66 (solenoide)

Princípio de Funcionamento:
A válvula é operada por um piloto hidráulico 3 vias (Mod. RP3PP) que modula a abertura da membrana do corpo principal para manter a pressão a jusante ajustada, enchendo ou descarregando a câmara de controlo. Quando a pressão de entrada é igual ou inferior à pressão ajustada, a válvula abre totalmente para minimizar a perda de carga. Um comando manual 3 vias (CM4V) permite abertura ou fecho total independentemente do piloto.

Características / Especificações técnicas:

• Modelo: IM-RP3PP
• Tipo: válvula redutora de pressão hidráulica 3 vias com piloto RP3PP
• Exemplo de ajuste (mola vermelha padrão): 1,0÷5,5 bar
• Materiais principais: Nylon reforçado (corpo piloto e tampa); comando manual em latão com componentes inox e Teflon
• Conexões de controlo: Ø1/4” M BSP (manual); Ø1/8” F BSP (Aberto/Fechado/Auto)
• Grau de proteção do solenoide: IP66
