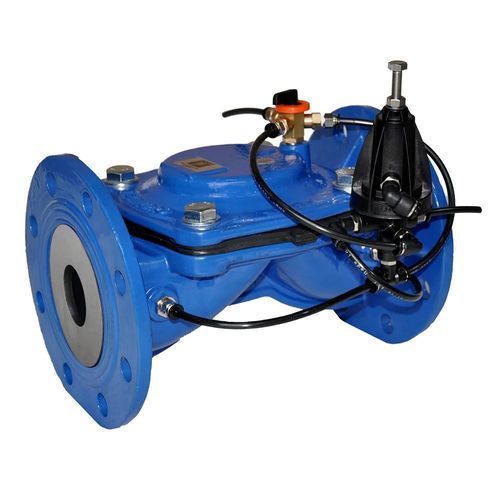

Válvula de controle IM-QP3B

de regulaçãopara irrigaçãohidráulica

A válvula de controlo de caudal IM-QP3B é uma válvula de regulação automática projetada para limitar o caudal a um valor máximo pré-definido, proporcionando controlo preciso do fluxo de água para evitar o excedente dos limites definidos em sistemas de irrigação e abastecimento de água.

Princípio de funcionamento:
A válvula é controlada por um piloto diferencial hidráulico de 3 vias (Modelo QP3B), que ajusta a abertura da membrana com base na vazão instantânea. O piloto enche ou descarrega a câmara da válvula em função da pressão diferencial gerada pela água que passa por um orifício calibrado. O diâmetro do orifício determina o caudal máximo a limitar, enquanto o piloto permite um ajuste fino. Quando a procura de caudal excede o limite definido, o piloto fecha parcialmente a válvula para restaurar o caudal predefinido; quando a procura fica abaixo do limite, a válvula abre totalmente.

Características / Especificações técnicas:

• Modelo do piloto: QP3B
• Pressão nominal (PN): PN16
• Intervalo de regulação de caudal:
  • Mola: 2,0 ÷ 15,0 m.c.a.
• Materiais:
  • Corpo do piloto: Latão
  • Tampa: Latão
  • Uniões: Teflon
  • Bola: Aço inoxidável
• Conexões:
  • Corpo: 5 x Ø1/8" F
  • Comando manual: Ø1/4" M BSP (corpo), Ø1/8" F BSP (Abrir/Fechar/Auto)
