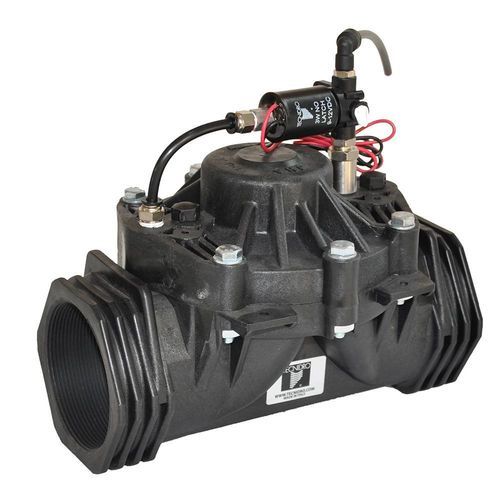

Válvula solenoide de irrigação IN/IP-EL

de 3 vias

A válvula eletro-hidráulica IN/IP-EL é uma válvula de interceptação automática projetada para abrir e fechar um fluxo hidráulico usando um solenóide eletro-hidráulico. É adequada para aplicações de controlo automático de fluxo, como sistemas de irrigação e circuitos hidráulicos complexos.

Princípio de funcionamento:
A válvula é acionada por um solenóide de 3 vias que controla a abertura e o fecho com base na tensão aplicada. Na configuração Normalmente Aberta (N.O.) o solenóide mantém a válvula fechada quando não está alimentado e a abre quando energizado. Na configuração Normalmente Fechada (N.C.) a válvula permanece aberta sem alimentação e fecha quando o solenóide é energizado. As versões biestáveis permitem abertura e fecho por impulsos de tensão, mantendo a posição até um novo impulso. Em caso de falha elétrica, a válvula pode ser aberta manualmente através de uma alça integrada (não disponível na versão biestável EL-BI).

Características / Especificações técnicas:

• Tipo de solenóide: 3 vias
• Configuração padrão: Normalmente Aberta (N.O.) ou Normalmente Fechada (N.C.)
• Materiais:
  • Corpo do solenóide: Nylon reforçado (versão EL-BA)
• Conexões: Ø1/8″ F BSP
• Pressão nominal: 10 bar
• Tensão de funcionamento:
  • Versão padrão: 24V AC, 50-60 Hz
  • Versão biestável (EL-BI): 9-12V DC
  • Versão biestável (EL-BA): 6-24V DC
• Grau de proteção:
  • Solenóide EL: IP66
  • Solenóide EL-BA: IP66
• Tamanho do orifício (solenóide EL-BA): 2 mm (adequado para água não filtrada)
• Acionamento manual: Alça integrada para abertura manual (não disponível no EL-BI)
