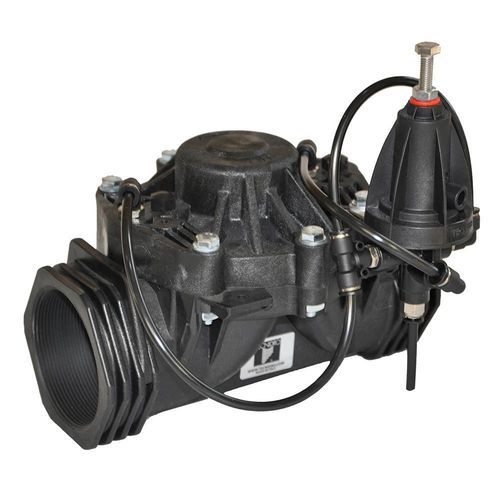

Válvula de regulação IN/IP-SP3PP

hidráulicaem aço inoxidávelem latão

Visão geral do produto: A válvula mantenedora de pressão IN/IP-SP3PP é uma válvula de controlo automática projetada para manter a pressão a montante num valor mínimo predefinido. É adequada para aplicações que exigem controlo preciso da pressão a montante e compensação de variações de caudal.

Princípio de funcionamento: A válvula é controlada por um piloto hidráulico de 3 vias (Mod. SP3PP) que ajusta a abertura do diafragma com base na pressão a montante. O piloto enche ou descarrega a câmara de controlo da válvula para manter a pressão mínima definida a montante, equilibrando variações de caudal ou pressão. Quando a pressão a montante é igual ou inferior à pressão definida, a válvula fecha completamente. Se a pressão a montante exceder o valor mínimo, a válvula abre totalmente.

Características / especificações técnicas:

• Modelo do piloto: SP3PP
• Intervalo de ajuste de pressão:
  • Mola cinzenta: 0,2 ÷ 1,5 bar
  • Mola branca: 0,6 ÷ 3,0 bar
  • Mola vermelha (padrão): 1,0 ÷ 5,5 bar
  • Mola preta: 2,0 ÷ 9,0 bar
• Materiais:
  • Corpo do piloto: Nylon reforçado
  • Tampa: Nylon reforçado
  • Comando manual CM4V: Corpo em latão, esfera em aço inoxidável, assento em Teflon
• Conexões:
  • Comando manual: Ø1/4” M BSP
  • Abrir/Fechar/Auto: Ø1/8” F BSP
• Classe de pressão: PN10
