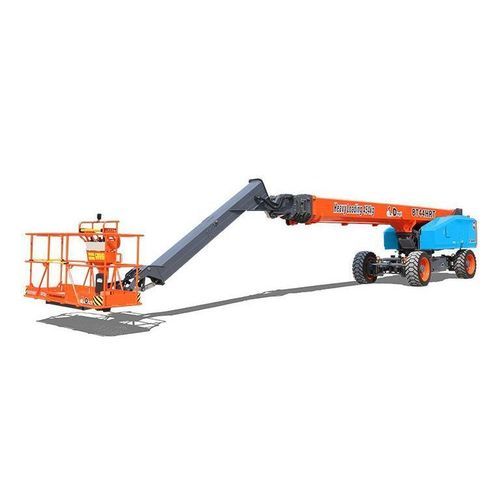

Plataforma elevatória autopropelida BT44HRT

elétricacom tração nas 4 rodas

Visão geral do produto

• Desenvolvido pela TEUPEN, o centro de P&D alemão da DINGLI;
• Design modular horizontal e vertical, 85% de componentes comuns em toda a gama; modelos elétricos / diesel / híbridos desenvolvidos na mesma plataforma;
• Inovação patenteada de expansão in situ do eixo com um único botão, tração e direção nas quatro rodas; expansão e retração do eixo em espaços confinados;
• Aumento da eficiência operacional até 40% em comparação com máquinas equivalentes do setor;
• Arquitetura de segurança Cat3 com redundância total do software e hardware de controlo eletrónico;
• Jib com 230° de amplitude, retrátil/enganche para transporte em contentor padrão;
• Equipada com bateria modular de alta tensão 360V 150–180Ah e um range extender universal que carrega a bateria quando não há alimentação externa.

Dimensões
Altura máxima de trabalho: 44.44m / 146ft
Altura máxima da plataforma: 42.44m / 139ft 3in
Alcance operacional máximo(+0.6m): 25.60m / 83ft 12in
Alcance máximo da plataforma: 25.00m / 82ft
Máx. passagem por cima: /
Máx. profundidade de sondagem para baixo: /
Comprimento total (guardado): 17.00m / 55ft 9in
Largura total (eixo expandido): 4.17m / 13ft 8in
Largura total (eixo retraído): 2.44m / 8ft
Altura total (guardado): 2.83m / 9ft 3in
Tamanho de transporte (C×L×A): 11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
Tamanho da plataforma (C×L): 2.44m×0.91m / 8ft×2ft 11in
Altura da plataforma: /
Salto da torre (eixo expandido): 1.39m / 4ft 7in
Salto da torre (eixo retraído): 2.28m / 7ft 6in
Folga ao solo (guardado/erguido): 0.40m / 1ft 4in
Distância entre eixos (eixo expandido): 4.07m / 13ft 4in
Distância entre eixos (eixo retraído): 4.27m / 14ft
Pneus: 445/50/D710

Desempenho
S.W.L (Sem restrição/Restrito): 300kg/454kg / 661lb/1000lb
Ocupantes máx.: 3
Capacidade de rampa: 0.45
Velocidade de deslocamento (guardado): ≯ 6.0km/h / ≯ 3.73mph
Velocidade de deslocamento (erguido): ≯ 1.1km/h / ≯ 0.68mph
Inclinação máxima de trabalho (X/Y): 5°/5°
Rotação da torre: 360° contínua
Rotação da plataforma: 180°
Movimento do jib: 230°
Ângulo máximo do braço principal: 75°
Raio de guinada - eixo expandido (int./ext.): 2.99m/5.41m / 9ft 10in/17ft 9in
Raio de guinada - eixo retraído (int./ext.): 8.27m/10.85m / 27ft 1in/35ft 7in

Peso
Peso total: 23000kg / 50706lb

Energia
Motor diesel: /
Motor range extender: Kubota D1105 / 18.2kW
Tanque de diesel: 100L / 26gal
Tanque hidráulico: 230L / 60gal
Sistema de energia de emergência: 12V
Bateria de lítio: 358.4V / 173Ah
Carregador: 358.4V / 32A
Motor da bomba: 360VDC / 30kW

Especificações técnicas

• Modelo: BT44HRT
• Série: T Series
• Altura máxima de trabalho: 44.44m / 146ft
• Altura máxima da plataforma: 42.44m / 139ft 3in
• Alcance máximo: 25.60m (alcance operacional +0.6m) / 83ft 12in
• Capacidade da plataforma (S.W.L): 300kg (sem restrição) / 454kg (restrito)
• Ocupantes máx.: 3
• Peso total: 23000kg
• Função de expansão/retração do eixo: expansão de eixo in situ patenteada com um único botão, tração e direção nas quatro rodas
• Movimento do jib: 230° (enganche para transporte em contentor)
• Bateria: 358.4V / 173Ah lítio; baterias modulares opcionais 360V 150–180Ah com range extender universal
• Motor do range extender: Kubota D1105 (18.2kW)
• Velocidade de deslocamento (guardado): até 6.0 km/h
• Rotação da torre: contínua 360°
