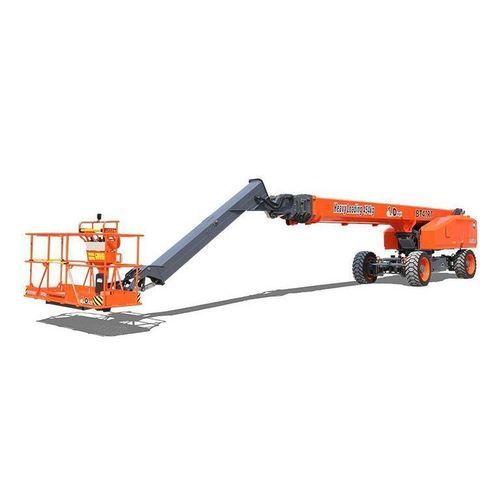

Plataforma elevatória autopropelida BT41RT

elétricacom tração nas 4 rodas

Visão geral

• Desenvolvido pela TEUPEN, o centro de P&D alemão da DINGLI.
• Design modular horizontal e vertical com 85% de componentes comuns na gama; variantes elétricas, diesel e híbridas na mesma plataforma.
• Extensão de eixo patenteada por uma tecla, tração e direção nas quatro rodas para manobra em espaços reduzidos.
• Jib com 230° de amplitude; pode ser fixado para transporte em contentores padrão.
• Arquitetura de segurança Cat 3 com redundância de hardware e software de controlo eletrónico.
• Equipado com motor diesel Deutz TD2.9 L4 de 55,4 kW; capacidade de vencer inclinações até 45%.

Tipo de produto

• T Series
• Modelo: BT41RT

Parâmetros do produto
Dimensão
Altura máxima de trabalho: 41,54 m / 136 ft 3 in
Altura máxima da plataforma: 39,54 m / 129 ft 9 in
Alcance operacional máximo (+0,6m): 24,10 m / 79 ft 1 in
Alcance máximo da plataforma: 23,50 m / 77 ft 1 in
Comprimento total (guardado): 16,50 m / 54 ft 2 in
Largura total (eixo expandido): 4,17 m / 13 ft 8 in
Largura total (eixo retraído): 2,44 m / 8 ft
Altura total (guardado): 2,83 m / 9 ft 3 in
Tamanho de transporte (C×L×A): 11,17 m×2,44 m×2,83 m / 36 ft 8 in×8 ft×9 ft 3 in
Tamanho da plataforma (C×L): 2,44 m×0,91 m / 8 ft×2 ft 12 in
Cauda giratória (eixo expandido/retraído): 1,39 m / 2,28 m
Distância ao solo (guardado/levantado): 0,40 m / 1 ft 4 in
Entre eixos (eixo expandido/retraído): 4,07 m / 4,27 m
Pneus: 445/50/D710

Desempenho
Carga admissível (não restringida/restrita): 300 kg / 454 kg (661 lb / 1000 lb)
Ocupantes máximos: 3
Capacidade de inclinação: 45 %
Velocidade de deslocamento (guardado): ≤ 6,0 km/h / ≤ 3,73 mph
Velocidade de deslocamento (levantado): ≤ 1,1 km/h / ≤ 0,68 mph
Inclinação máxima de trabalho (X/Y): 5° / 5°
Rotação da torre: 360° contínua
Rotação da plataforma: 180°
Movimento do jib: 230°
Ângulo máximo do braço principal: 75°
Raio de giro - eixo expandido (int./ext.): 2,99 m / 5,41 m
Raio de giro - eixo retraído (int./ext.): 8,27 m / 10,85 m

Peso
Peso total: 21300 kg / 46958 lb

Potência
Motor diesel: Deutz TD2.9 L4 — 55,4 kW
Tanque diesel: 150 L / 39 gal
Tanque hidráulico: 230 L / 60 gal
Sistema de energia de emergência: 12V

Especificações técnicas

• Modelo: BT41RT (T Series)
• Altura máxima de trabalho: 41,54 m
• Altura máxima da plataforma: 39,54 m
• Alcance operacional máximo (+0,6m): 24,10 m
• Alcance máximo da plataforma: 23,50 m
• Comprimento total (guardado): 16,50 m
• Largura total (eixo expandido/retraído): 4,17 m / 2,44 m
• Altura total (guardado): 2,83 m
• Tamanho de transporte: 11,17 m × 2,44 m × 2,83 m
• Tamanho da plataforma: 2,44 m × 0,91 m
• Cauda giratória (expandida/retraída): 1,39 m / 2,28 m
• Distância ao solo (guardado/levantado): 0,40 m
• Entre eixos (expandido/retraído): 4,07 m / 4,27 m
• Pneus: 445/50/D710
• Carga admissível (não restringida/restrita): 300 kg / 454 kg
• Ocupantes máximos: 3
• Capacidade de inclinação: 45 %
• Velocidade de deslocamento (guardado/levantado): ≤ 6,0 km/h / ≤ 1,1 km/h
• Rotação torre: 360° contínua; Rotação plataforma: 180°
• Movimento do jib: 230°; Ângulo max. braço principal: 75°
• Peso total: 21300 kg
• Motor diesel: Deutz TD2.9 L4, 55,4 kW
• Capacidade tanque diesel: 150 L; Capacidade tanque hidráulico: 230 L
• Sistema de energia de emergência: 12V
