Ventilador para galpão agrícola ZAvblue2

de circulação de arcentrífugo

Visão geral
ZAvblue2 é uma série de ventiladores centrífugos compactos projetada para sistemas de ventilação e refrigeração que exigem alta eficiência do sistema e baixo nível de ruído. A combinação da tecnologia de motor ECblue e do impulsor otimizado biomimeticamente com entrada de ar aumentada resulta em eficiências do sistema superiores a 70% e redução do ruído em até 3 dB em comparação com a geração anterior, permitindo maior vazão com menor consumo de energia.

Módulo de desempenho ZApilotXL
ZAvblue2 está disponível com o módulo ZApilotXL. As dimensões de montagem idênticas ao módulo GR permitem substituição do tipo drop-in sem modificações significativas. Com ZApilotXL, a eficiência global pode aumentar até 7%, tornando a combinação adequada para aplicações intensivas em vazão.

Características

• Eficiência do sistema até 70,1% (até 74,4% com ZApilotXL)
• Tecnologia de motor ECblue de rotor externo com controlador integrado
• Impulsor otimizado biomimeticamente e entrada de ar aumentada para comportamento de saída orientado ao fluxo volumétrico
• Projeto muito compacto para espaços de instalação confinados
• Redução do consumo de energia com aumento da vazão
• Melhoria acústica até –3 dB em comparação com o modelo anterior

Especificações do produto

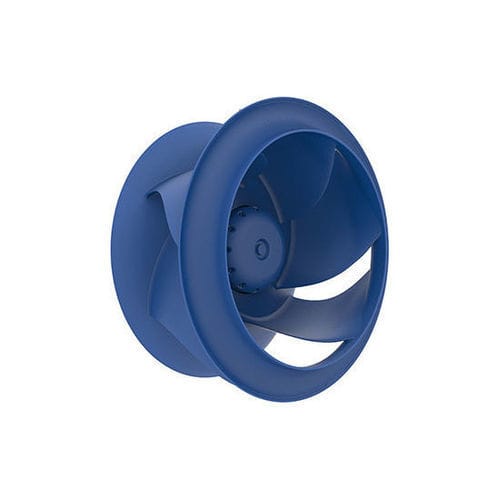

Impulsor de livre execução da mais recente geração ZAvblue2 com 6 pás curvadas para trás perfiladas em 3D. Material do impulsor: compósito de alto desempenho. Versão disponível com bocal de entrada em chapa galvanizada. Diâmetros de impulsor disponíveis: 250, 280, 315, 355, 400, 450, 500, 560, 630 mm. Vazões em descarga livre até aprox. 23.000 m³/h; aumento máximo de pressão estática até 1.600 Pa. Instalação compacta possível; o módulo ZApilotXL aumenta o desempenho para aplicações intensivas em vazão.

Propriedades e características especiais
As pás perfiladas em 3D, o difusor rotativo e o escoamento diagonal proporcionam altas vazões, elevada eficiência do impulsor e níveis sonoros reduzidos. O design é adequado para aplicações de alto fluxo em espaços de instalação confinados.

Conceitos de motor

• Motores de rotor externo: tecnologia ECblue com controlador integrado ajustado ao ventilador

Especificações técnicas

• Modelo / série: ZAvblue2
• Tipo de impulsor: impulsor de livre execução com 6 pás curvadas para trás, perfiladas em 3D
• Material do impulsor: compósito de alto desempenho
• Opção bocal de entrada: chapa galvanizada
• Tamanhos de impulsor disponíveis: 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm
• Vazão (descarga livre): até aprox. 23.000 m³/h
• Aumento máximo de pressão estática: até 1.600 Pa
• Eficiência do sistema: até 70,1% (até 74,4% com ZApilotXL)
• Ganho de eficiência com ZApilotXL: até 7%
• Melhoria acústica: até –3 dB em comparação com o modelo anterior
• Destaques de design: entrada de ar otimizada, difusor rotativo, escoamento diagonal, comportamento de saída orientado ao fluxo volumétrico
• Instalação: projeto extremamente compacto para espaços confinados; dimensões de montagem idênticas ao módulo GR para substituição drop-in (compatível com ZApilotXL)
• Tecnologia de motor: motores ECblue de rotor externo com controlador integrado
• Aplicações típicas: sistemas de ventilação e refrigeração, aplicações sensíveis a ruído, bombas de calor, ventilação residencial, centros de dados, refrigeração de equipamentos, compressores, máquinas de embalagem e produção, postos de trabalho em salas limpas
