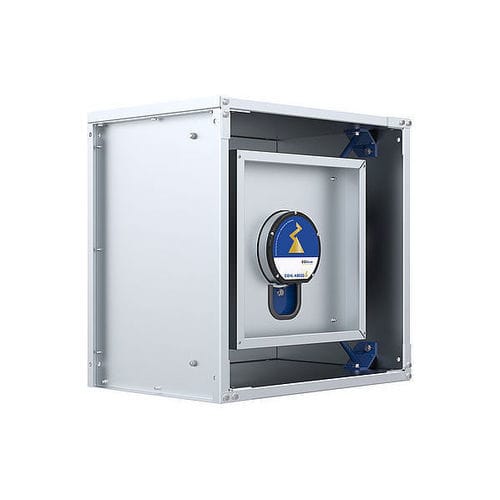

Ventilador para estufa ZAcube

de circulação de arcentrífugo

Visão geral
O ZAcube é um sistema de módulos de ventilador empilháveis projetado para configurações de ventilação flexíveis e com aproveitamento de espaço. Os módulos podem ser combinados em várias formas e empilhados até cinco níveis para atender requisitos específicos de vazão e instalação. Superfícies lisas e bordas arredondadas facilitam a limpeza e a manutenção. Os módulos são compatíveis com dimensões de filtros padrão para planejamento e retrofit eficientes.

Especificação do produto
Sistema de módulos de ventilador empilháveis com Premium Optimizer integrado para maximizar a eficiência e reduzir a acústica. Os módulos aceitam rodas ZAbluefin em livre rotação para máxima eficiência do sistema ou rodas Cpro para desempenho máximo nas dimensões 315–560 mm. Impulsor em material composto de alto desempenho ZAmid. Vazão volumétrica: até aprox. 17.500 m³/h (descarga livre). Aumento máximo de pressão estática: até 2.100 Pa. Projetados para alimentação de ar horizontal em equipamentos RLT ou para retrofit de instalações antigas, permitindo montagem manual simples com parafusos padrão.

Propriedades e características especiais
O Premium Optimizer integrado melhora a uniformidade do fluxo na saída, aumentando o desempenho de ventilação e reduzindo o ruído. O fluxo homogêneo para componentes a jusante permite reduzir o espaçamento entre o ventilador e os elementos posteriores. O design modular possibilita montagem rápida; as unidades são autoportantes e não necessitam de reforço adicional. Superfícies lisas e o sistema de clique do Premium Optimizer garantem fácil acesso e limpeza para atender exigências higiénicas rígidas.

Parafusos de ligação normalizados são fornecidos para montagem simples e o nível de flange circundante permite vedação estanque entre módulos. O design otimizado em espaço também reduz custos de transporte e manuseio.

Conceitos de motor
Motores de rotor externo:

• Tecnologia ECblue: rotor externo com controlador integrado adaptado ao ventilador

Especificações técnicas

• Série / modelo: ZAcube with Premium Optimizer
• Módulos empilháveis: até 5 níveis
• Opções de roda de módulo: ZAbluefin livre ou Cpro
• Tamanhos disponíveis: 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Material do impulsor: compósito de alto desempenho ZAmid
• Vazão máxima (descarga livre): até aprox. 17.500 m³/h
• Aumento máximo de pressão estática: até 2.100 Pa
• Orientação de alimentação de ar: alimentação horizontal em equipamentos RLT ou para retrofit
• Superfície / higiene: superfícies lisas, sem arestas cortantes, limpeza fácil, sistema de clique para Premium Optimizer
• Conexão: parafusos de ligação normalizados fornecidos, nível de flange circundante para vedação estanque
• Benefícios: padrão de saída melhorado, desempenho de ventilação aumentado, acústica reduzida, fluxo homogêneo para componentes a jusante, design otimizado para transporte e manuseio
• Tecnologia de motor: motores de rotor externo; ECblue com controlador integrado
