Kugelventil 0300408.080320

PTFEPolypropylenGewinde

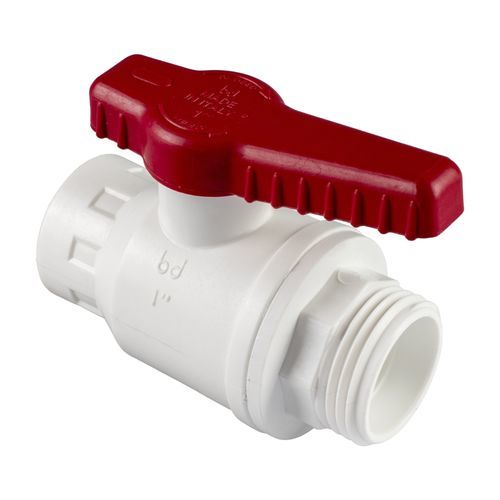

Kugelhahn aus glasfaserverstärktem weißem Polypropylen mit einem Ende mit GAS (zylindrisches) Innengewinde und dem anderen Ende mit einem metrischen Außengewinde. Die Abdichtung erfolgt über einen O-Ring aus lebensmitteltauglichem NBR. Vollbohrung: die Bohrung der Kugel entspricht dem Innendurchmesser des Rohrs.

Verfügbare Varianten

• 0300408.080320 — G: 1/2"; DN: 15; D: 20; M: M29X1,7; L(1): 16; L: 10; H: 78; H1: 93; E: 49
• 0300408.080525 — G: 3/4"; DN: 20; D: 25; M: M36X3; L(1): 19; L: 14; H: 89; H1: 110; E: 54
• 0300408.080730 — G: 1"; DN: 25; D: 30; M: M42X3; L(1): 22; L: 14; H: 96; H1: 125; E: 59

Technische Daten

• Anschlussstandards: außen metrisches Gewinde und innen zylindrisches GAS Gewinde ISO 228/1
• Vollbohrung: Kugelbohrung entspricht dem Innendurchmesser des Rohrs
• Werkstoffe: glasfaserverstärktes Polypropylen (Gehäuse); lebensmitteltaugliches NBR (O-Ring); PTFE (Sitz)
• Farben: Rot (RAL 3031) und Weiß (RAL 9003)

Dokumentation

• 3D-Modelle und Produktblatt als ZIP-Download von der Produktseite verfügbar
