Gerader Spülanschluss Quick-Joint®

GewindePolypropyleninnen

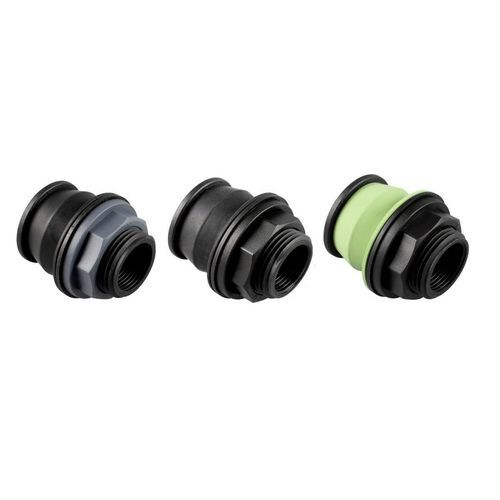

Der Quick-Joint® Schnellmontage-Durchführung ist ein Durchgangsfitting aus schwarzem Polypropylen mit einer flachen Seite und einer Seite mit Außengewinde G1 kombiniert mit einem Innengewinde G. Das Set beinhaltet eine Flachdichtung, einen starren Flachring und einen Spannkragen für eine schnelle und sichere Montage.

Komponenten und Optionen

• Gehäusematerial: schwarzes Polypropylen
• Anschlüsse: eine flache Seite; eine Seite mit Außengewinde G1 (männlich) und Innengewinde G (weiblich)
• Flachdichtung verfügbar in: EPDM (/E), NBR (/N) oder Viton (/F)
• Starrer Flachring: schwarzes Polypropylen
• Spannkragen: schwarzes Polypropylen

Varianten (Abmessungen pro Code)

• 0402820.050302/E — G1: 1/2 in; G: 3/8 in; E: 29; E1: 38; H: 49; L2: 5; K: 28
• 0402820.050302/F — G1: 1/2 in; G: 3/8 in; E: 29; E1: 37; H: 49; L2: 5; K: 28
• 0402820.050302/N — G1: 1/2 in; G: 3/8 in; E: 29; E1: 37; H: 49; L2: 5; K: 28

Anwendung / Produktlinie

• Line 4000 — Outdoor & Gardening

Eigenschaften / Technische Daten

• Marke: QUICK JOINT®
• Handelsbezeichnung: QUICK JOINT® - QUICK INSTALLATION MF BULKHEAD
• Produktlinie / Kategorie: Line 4000 - Outdoor & Gardening
• Gehäusematerial: schwarzes Polypropylen
• Dichtungstyp: eine Flachdichtung (Materialien je Code)
• Dichtungsmaterialoptionen: /E = EPDM, /N = NBR, /F = Viton
• Material zusätzlicher Teile: starrer Flachring und Spannkragen aus schwarzem Polypropylen
• Gewindekonfiguration: Außengewinde G1 (m) + Innengewinde G (w)
• Abmessungsdetails: siehe Abschnitt "Varianten (Abmessungen pro Code)" oben für E, E1, H, L2, K Werte pro Produktcode
