Ventil 0200720.030303

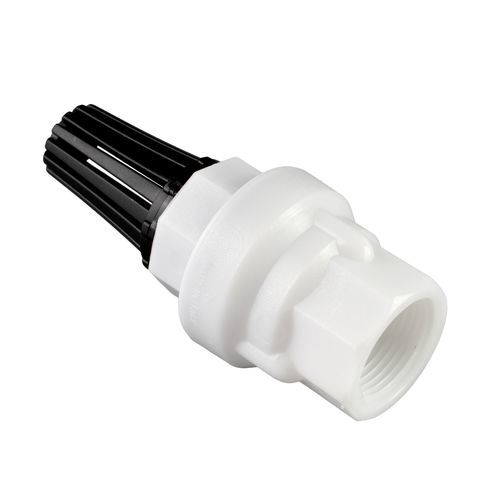

Dieses Fußventil Yuri ist für Flüssigkeitssysteme konzipiert und verhindert Rückfluss. Es besteht aus Acetal (POM) mit innenliegenden GAS-Gewinde (G) und einem herausnehmbaren Filter. Wird mit einer flachen NBR-Dichtung geliefert. Verfügbar in mehreren Anschlussgrößen und Varianten.

Varianten

• 0200720.030303 — G: 1/2", L(1): 16, H: 105, E: 40, K: 27
• 0200720.030505 — G: 3/4", L(1): 17, H: 117, E: 47, K: 34
• 0200720.030707 — G: 1", L(1): 18, H: 129, E: 57, K: 41

3D-Modelle / herunterladbare Dateien

• 3D-Modelle und technische Dateien verfügbar als ZIP-Download: files/0200720.zip

Materialien & Konstruktion

• Gehäuse: Acetal (POM)
• Filter: schwarzes Polypropylen (PP) oder Polyamid (PA, Nylon 66)
• Dichtung: NBR (Gummi)
• Innere Komponenten: Stahl (falls zutreffend)

Technische Daten

• Anschlussstandard: Innengewinde GAS zylindrisch ISO 228/1
• Betriebsdruck: 10 bar bei 20°C
• Max. Betriebstemperatur: 85°C
• Farben: Natur (POM) und Schwarz (RAL 9011)

Weitere Informationen

• Empfohlene Anziehmomente hängen von der Gewindekonformität mit internationalen Normen ab (Drehmoment-Hinweisbild auf der Produktseite).

Eigenschaften / technische Spezifikationen

• Anschlussstandard: Innengewinde GAS zylindrisch ISO 228/1
• Betriebsdruck: 10 bar @ 20°C
• Max. Betriebstemperatur: 85°C
• Materialien: Acetal (POM); Polyamid (PA, Nylon 66); Polypropylen (PP); NBR; Stahl
• Verfügbare Farben: Natur; Schwarz (RAL 9011)
• Verfügbare Produktcodes / Größen: 0200720.030303 (1/2"), 0200720.030505 (3/4"), 0200720.030707 (1")
• Download-Paket: files/0200720.zip (3D-Modelle / technische Dateien)
