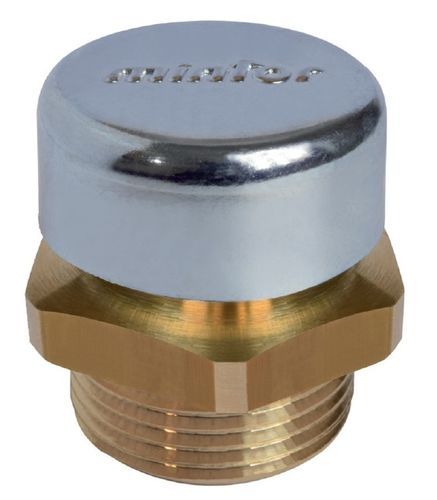

Entlüftungsstopfen TSL/TNF

zum Füllen

Beschreibung
Freilüftender Öl-Einfüll- und Entlüftungsverschluss aus Messing mit Labyrinth und sphärischem Bronze-Filter, geschützt durch eine Abdeckung aus verzinktem Stahl. Der durch rotierende Bauteile im Getriebe erzeugte Druck wird über das Labyrinth abgeführt, wobei Ölspritzer nicht entweichen und das Eindringen von Fremdkörpern während der Ansaugphase verhindert wird. Der im Verschluss enthaltene Filter hat einen Filtrationsgrad von 40 µm.

Anwendungen
TSL/TNF eignet sich für staubige Umgebungen und wird für den Automobilbereich empfohlen, insbesondere für den Einsatz an Antriebseinheiten und Zylindern.

Hinweis
Das Produkt ist nicht zum Betrieb in umgekehrter Lage ausgelegt. Montage oder Prüfung in dieser Lage entsprechen nicht den Konstruktionsvorgaben und können die ordnungsgemäße Funktion beeinträchtigen.

Technische Daten - GAS ISO 228
GEWINDE - d - h - f - e - s
1/4" - 16.5 - 19 - 8 - 17 - 19
3/8" - 21 - 19 - 8 - 22 - 24.5
1/2" - 21 - 22 - 10 - 24 - 26.8

Eigenschaften / technische Spezifikationen

• Modell: TSL/TNF
• Typ: Öl-Einfüll- und Entlüftungsverschluss mit Labyrinth und Filter
• Material: Messinggehäuse; sphärischer Bronze-Filter; schützende Abdeckung aus verzinktem Stahl
• Filtrationsgrad: 40 µm
• Norm: GAS ISO 228
• Empfohlene Einsatzbereiche: staubige Umgebungen; Automobilbereich; Antriebseinheiten und Zylinder
• Betriebsbeschränkung: nicht in umgekehrter Lage verwenden
• Verfügbare Gewinde und Abmessungen:
  • 1/4" : d 16.5, h 19, f 8, e 17, s 19
  • 3/8" : d 21, h 19, f 8, e 22, s 24.5
  • 1/2" : d 21, h 22, f 10, e 24, s 26.8
