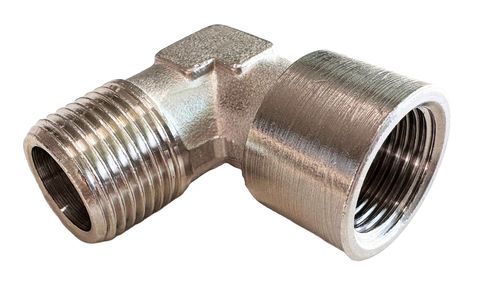

Rechtwinkeliger Spülanschluss 90°

Produktbeschreibung
90° Winkelstück mit konischem Außengewinde (männlich) und zylindrischer Innenverbindung (weiblich), ausgelegt für die vertikale Montage von Entlüftungsstopfen bei seitlichen Anwendungen an Getrieben und Behältern. Vernickelter Messingkörper.

Technische Daten (Tabelle)
CODE | D1 | D2 | CH | L1 | L2 | L3
1CURV00O | 1/8" TAPERED | 1/8" CYLINDRICAL | 10 | 7,5 | 18 | 21
1CURV10O | 1/4" TAPERED | 1/4" CYLINDRICAL | 13 | 11 | 25 | 26
1CURV20O | 3/8" TAPERED | 3/8" CYLINDRICAL | 17 | 11,5 | 28 | 30
1CURV30O | 1/2" TAPERED | 1/2" CYLINDRICAL | 21 | 14 | 30 | 34
1CURV40O | 3/4" TAPERED | 3/4" CYLINDRICAL | 25 | 14,5 | 32 | 36,5
1CURV50O | 1" TAPERED | 1" CYLINDRICAL | 30 | 16,8 | 39 | 45

Eigenschaften / technische Spezifikationen

• Material: vernickelter Messingkörper
• Winkel: 90°
• Anschlussart: konisches Außengewinde (männlich) / zylindrische Innenverbindung (weiblich)
• Empfohlene Anwendung: sichert die vertikale Montage von Entlüftungsstopfen bei seitlichen Anwendungen an Getrieben und Behältern
• Verfügbare Ausführungen und Maße:
  • 1CURV00O — D1: 1/8" TAPERED; D2: 1/8" CYLINDRICAL; CH: 10; L1: 7,5; L2: 18; L3: 21
  • 1CURV10O — D1: 1/4" TAPERED; D2: 1/4" CYLINDRICAL; CH: 13; L1: 11; L2: 25; L3: 26
  • 1CURV20O — D1: 3/8" TAPERED; D2: 3/8" CYLINDRICAL; CH: 17; L1: 11,5; L2: 28; L3: 30
  • 1CURV30O — D1: 1/2" TAPERED; D2: 1/2" CYLINDRICAL; CH: 21; L1: 14; L2: 30; L3: 34
  • 1CURV40O — D1: 3/4" TAPERED; D2: 3/4" CYLINDRICAL; CH: 25; L1: 14,5; L2: 32; L3: 36,5
  • 1CURV50O — D1: 1" TAPERED; D2: 1" CYLINDRICAL; CH: 30; L1: 16,8; L2: 39; L3: 45
