Analoges Thermometer PLTB

Bimetall°C

Produktbeschreibung

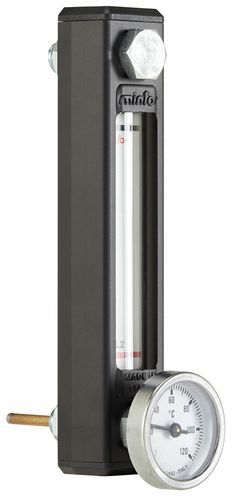

Vertikaler Pegelanzeiger mit Bimetallthermometer. Verwendet zur Kontrolle von Flüssigkeiten in großen Behältern. Schutzgehäuse aus schwarz eloxiertem Aluminiumlegierung und transparente Teile aus Polyamid. Lieferumfang: O-Ringe, Schrauben und Muttern für die Befestigung. Einfache Montage; erlaubt eine Toleranz von 0,5 mm im Lochmittenabstand bei gewahrter Dichtheit.

Hinweise
Kontakt mit Alkohol, Lösungsmitteln, Trielin, Benzin, Farben und Petroleum vermeiden.

Betriebsbedingungen
Empfohlene Betriebstemperatur: 0°C ÷ +80°C.
Druck: 3 bar MAX.
Befestigungsdrehmoment: 10 Nm max.

Tabelle - Abmessungen (Spalten durch "|" getrennt)
TYP | CODE | L | r | v | c | i | f | h | a | b | t | D | s
PLTB1 | 1VPLTB1A | 109 | 34 | 37 | 16.5 | 76 | M 10x1,5 | 21.5 | 11 | 29 | 17 | 40 | 40
PLTB2 | 1VPLTB2A | 160 | 34 | 88 | 16.5 | 127 | M 12x1,75 | 21.5 | 16 | 29 | 17 | 40 | 40
PLTB3 | 1VPLTB3A | 287 | 34 | 215 | 16.5 | 254 | M 12x1,75 | 21.5 | 16 | 29 | 17 | 40 | 40

Eigenschaften / technische Daten

• Typ: Vertikaler Sichtanzeiger mit Bimetallthermometer.
• Gehäuseschutz: schwarz eloxierte Aluminiumlegierung.
• Transparenter Teil: Polyamid.
• Lieferumfang: O-Ringe, Schrauben und Muttern zur Befestigung.
• Montagetoleranz: 0,5 mm im Lochmittenabstand bei Dichtigkeit.
• Nicht aussetzen an: Alkohol, Lösungsmittel, Trielin, Benzin, Farben, Petroleum.
• Empfohlene Betriebstemperatur: 0°C ÷ +80°C.
• Maximaler Betriebsdruck: 3 bar.
• Maximales Befestigungsdrehmoment: 10 Nm.
• Verfügbare Typen / Codes und Abmessungen: siehe Tabelle oben (PLTB1, PLTB2, PLTB3).
