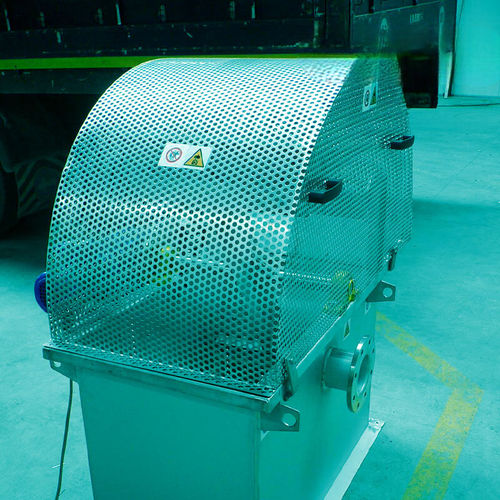

Grobrechenreiniger GCM

mechanisch

KATEGORIE ABWASSER
TYP RECHEN / SIEBE

EINSATZBEREICH
Der gewölbte Rechen GCM mit mechanischer Reinigung ist für kleine und mittlere Kläranlagen mit flachen Kanälen vorgesehen. Er erfüllt die üblichen Rechenanforderungen an solchen Standorten und hält grobe Feststoffe zuverlässig zurück.

KONSTRUKTION
Die Maschine besteht aus einem Filtergitter mit gewölbten Stäben, kombiniert mit einem Paar Rechenzähnen, die an den Enden eines rotierenden Arms befestigt sind. Der Antrieb erfolgt über ein direkt am rotierenden Arm montiertes Getriebemotor. Die Reinigung der Zähne wird durch einen doppelt cam-gesteuerten Reiniger ausgeführt, der eine effektive Reinigung und lange Lebensdauer gewährleistet. Das separierte Material kann in einem festen Behälter direkt unterhalb des Rechens gesammelt oder mittels Förderband abgefördert werden.

FUNKTION
In der Standardausführung wird der GCM-Rechen in einem Betonkanal montiert, durch den das zu reinigende Wasser fließt. Feststoffe mit einem Durchmesser gleich oder größer als die Sieböffnung (bestimmt durch den Stababstand) bleiben am gewölbten Gitter hängen. Sobald durch Ablagerung ein Wasserstandsgefälle zwischen ober- und unterhalb entsteht, löst ein Differenzpegelgeber die Rotation des Arms aus: Die beiden Rechenzähne reinigen das Gitter beim Drehen. Erreicht der Arm die horizontale Lage, wird der gerade gereinigte Zahn vom Reiniger selbst gereinigt und das abgetrennte Material in den vorgesehenen Behälter entleert.

VORTEILE

• Einfache Konstruktion
• Geringe Anfangsinvestition
• Robuste Bauweise
• Langlebigkeit und geringer Wartungsaufwand

TECHNISCHE MERKMALE / SPEZIFIKATIONEN

• Typ: gewölbter Sieb-Rechen mit mechanischer Reinigung durch Rechenzähne
• Anwendung: kleine und mittlere Kläranlagen; geeignet für flache Kanäle
• Filtrations-Element: gewölbte Stäbe (Öffnungen bestimmt durch Stababstand)
• Reinigungssystem: Paar Rechenzähne an den Enden eines rotierenden Arms; Reinigung durch doppelt cam-gesteuerten Reiniger
• Antrieb: Getriebemotor direkt am rotierenden Arm montiert
• Steuerung: Differenzpegelgeber löst Armrotation bei Druckverlust aus
• Handhabung des abgetrennten Schlamms: fester Behälter stromab oder Abtransport per Förderband
• Installation: Standardversion für Einbau in Betonkanal
