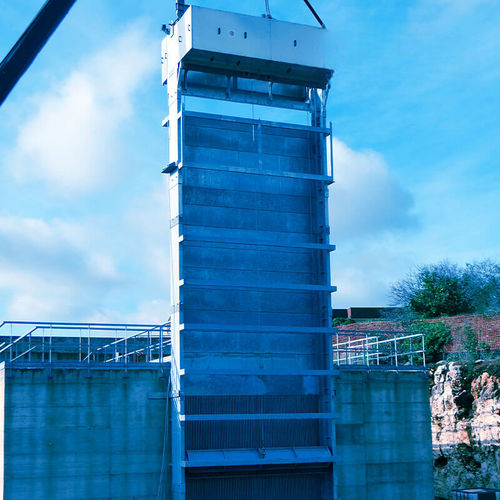

Trommelrechenreiniger GGPSC

grobvertikal

Kategorie WASSERENTNAHME
Typologie RECHEN / SCREENS

Wann einsetzen Der sub-vertikale Kabelrechen GGPSC ist für die Makrosiebung in großen Einlaufanlagen, Klär- und Industrieanlagen konzipiert und eignet sich besonders für breite oder tiefe Kanäle. Er kommt zum Einsatz, wenn eine kontinuierliche, automatische Entfernung grober Feststoffe vor den nachgelagerten Prozessen erforderlich ist.

Wie er hergestellt wird

• Robuster Rahmen aus gepressten, gebogenen Stahlblechen
• Set von Stäben, die das Sieb bilden, an Querverstrebungen am Kanal befestigt
• Stahl-Pendelgraben mit Kamm, der mittels Rädern auf Führungen gleitet
• Greifersystem mit drei Stahldrähten, einer Seiltrommel und zugehörigen Halterungen
• Pendelgetriebemotor auf der Trommelwelle zur Bewegung des Greifers
• Elektrischer Antrieb zur Steuerung der Greiferrotation über das dritte Seil
• Reinigungs- und Entleerungssystem des Greifers im oberen Bereich der Maschine

Funktionsweise Das auf den Stäben abgelagerte Material wird vom Greifer beim Aufwärtslauf aufgenommen. In geeigneter Entfernung vom oberen Umlauf wird der Greifer durch Rotation und seine spezielle Geometrie entleert, wodurch das gesiebte Material abgeworfen wird. Nach einer vorgegebenen Stillstandzeit fährt der Greifer abwärts und bleibt dabei dank Antrieb und Führungssystem von den Stäben entfernt, bevor er den nächsten Aufwärtslauf beginnt und sich wieder an das Sieb annähert. Überlastschutz erfolgt durch standardmäßige dynamometrische Vorrichtungen oder optional durch elektronische Strombegrenzer. Das einfache Design, der vollständig automatische Reinigungszyklus und das Fehlen im Wasser bewegter Teile sorgen für hohe Leistungsfähigkeit und langzeitige Zuverlässigkeit.

Stärken

• Keine beweglichen Teile im Wasser
• Einbau möglich in tiefen und großen Kanälen
• Reduzierter Platzbedarf im Verhältnis zur Leistung
• Fähigkeit zum Heben großer Materialien
• Robuste Konstruktion
• Automatische Reinigung und hohe Betriebszuverlässigkeit

Technische Merkmale / Spezifikationen

• Modell: GGPSC
• Rahmen: gepresste, gebogene Stahlbleche
• Sieb: Satz von Stäben, befestigt durch Querverstrebungen
• Eimer-Typ: Stahl-Pendeleimer mit Kamm, auf Führungen über Räder gleitend
• Förderung des Eimers: drei Stahldrähte, Seiltrommel und Auflager
• Antrieb: Pendelgetriebemotor auf Trommelwelle; elektrischer Antrieb für Eimerrotation
• Reinigung: Eimerreinigungssystem im oberen Bereich zur Entleerung des gesiebten Materials
• Schutz: dynamometrische Vorrichtungen serienmäßig, optionale elektronische Strombegrenzer
• Konstruktionsvorteile: keine Teile im Wasser, geeignet für tiefe/große Kanäle, geringer Platzbedarf, fähig große Materialien anzuheben
