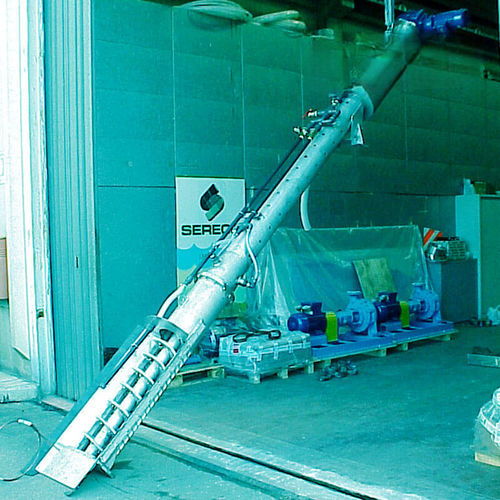

Schrauben-Rechenreiniger FC

mit Fenstergitternmechanisch

Kategorie / Typologie
Kategorie: Abwasser
Typologie: Siebe

Wann einsetzen
Der Schneckenfilter FC eignet sich für das Mikro-Sieben von kommunalem und industriellem Abwasser und für die Filtration von Schlämmen und Überständen in Kläranlagen.

Aufbau
Die Hauptkomponenten sind eine multifunktionale Schnecke und ein halb-zylindrisches Filtergewebe. Das Standardgewebe besteht aus längs verlaufenden Keildrahtstäben; der Abstand der Stäbe bestimmt die Filtrationsöffnung. Auf Anfrage können die Stäbe durch eine Lochplatte ersetzt werden, bei der der Lochdurchmesser die Öffnung bestimmt. Die multifunktionale Schnecke ist auf einen Getriebemotor geschoben; ihre Funktionen werden durch abnehmende Durchmesser sowie variierende Steigung und Dicke je nach Bereich und Aufgabe erreicht.

Funktionsweise
In der Standardausführung ist die Anlage in einem Betonkanal installiert, in dem das zu filternde Wasser durch das Sieb fließt, das Feststoffe mit einem Durchmesser ≥ der gewählten Öffnung zurückhält. Wenn durch Materialansammlung ein Differenzstand stromaufwärts/stromabwärts entsteht, steuert ein Differenzstandssensor die Schneckenrotation. Der untere Bereich der Schnecke hat einen ähnlichen Durchmesser wie das Sieb, sodass eine am Außendurchmesser der Schnecke montierte Bürste das Sieb kontinuierlich reinigt. Der mittlere, kleinere Durchmesser fördert das gesiebte Material nach oben und entwässert es. Der obere Bereich mit zunehmend kleinerer Steigung und größerer Dicke verdichtet das Material. Nach Entwässerung und Verdichtung erreicht das gesiebte Material ca. 50% Trockensubstanzanteil (Gewicht). Das vollständig geschlossene Gehäuse reduziert Geruchsemissionen. Der FC wird standardmäßig mit einem Waschsystem mit Düsen und Druckwasser für Sieb und gesiebtes Material geliefert.

Stärken

• Siebung, Förderung, Verdichtung und Waschen des gesiebten Materials in einer Maschine
• Hohe spezifische Durchsätze
• Vollständig geschlossene Einheit zur Reduzierung von Geruchsemissionen
• Langlebiges und zuverlässiges Design

Technische Daten

• Multifunktionale Schnecke auf Getriebemotor mit variierenden Durchmessern, Steigung und Dicke für Reinigung, Förderung, Entwässerung und Verdichtung
• Standard halb-zylindrisches Keildrahtsieb; Filtrationsöffnung durch Stababstand bestimmt
• Optional Lochplatten-Sieb mit öffnungsbestimmendem Lochdurchmesser
• Für Einbau in Betonkanäle ausgelegt; Sieb hält Feststoffe ≥ gewählter Öffnung zurück
• Differenzstandssensor steuert die Rotation
• Bürste am Schneckenprofil für kontinuierliche Reinigung
• Drei Funktionsbereiche der Schnecke: unten (Reinigung), Mitte (Förderung/Entwässerung), oben (Verdichtung/Entwässerung)
• Verdichtung und Entwässerung des gesiebten Materials ≈50% Trockensubstanzanteil (Gewicht)
• Standard Waschsystem mit Düsen und Druckwasser
• Vollständig geschlossenes Gehäuse zur Minimierung von Geruchsemissionen
