Drehzahl-Gebläsesteuerung Acontrol

Überblick
Elektronische Spannungsregler (phasengesteuerte Geräte) bieten eine kosteneffiziente Drehzahlregelung für spannungssteuerbare Außenläufer-Asynchronmotoren und zugehörige Ventilatoren. Verfügbar für Nennströme bis 80 A, verfügen diese Regler serienmäßig über eingebaute 5-Stufen-Schalter und sind so ausgelegt, dass bei der Motor- und Ventilatorsteuerung keine elektronischen Störgeräusche entstehen.

Allgemeiner Hinweis
Die meisten ZIEHL-ABEGG Außenläufer-Motoren sind spannungssteuerbar. Spannungsregler ermöglichen eine einfache und wirtschaftliche Drehzahlregelung dieser Motoren und Ventilatoren. ZIEHL-ABEGG liefert ein breites Spektrum elektronischer phasengesteuerter Regler sowie transformatorbasierte Lösungen.

Versionen elektronischer Spannungsregler

• Acontrol
• Dcontrol
• Ucontrol

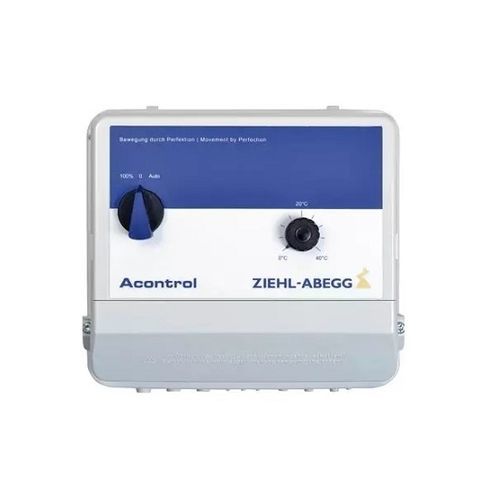

Acontrol
Produktspezifikation:
Drehzahlregelung nach dem Prinzip der Phasenwinkelsteuerung. Einzel- oder Parallelschaltung zur Steuerung von 1~ Motoren oder Ventilatoren.

Eigenschaften & Besonderheiten:
Ideal zur Kombination mit ZIEHL-ABEGG Außenläufer-Motoren und Ventilatoren.

Ausgangsbereich:

• 1~ Acontrol: 2,5 bis 20 A

Funktionsumfang:

• Acontrol als Drehzahlsteller mit einfacher Drehzahlvorgabe über integriertes Einstellrad oder über ein 0–10 V Signal.
• Acontrol mit integrierten Steuerfunktionen für Druck- und Temperaturregelungen bis hin zu universellen Steueraufgaben; zusätzliche Ein- und Ausgänge integriert.
• Branchenspezifische Sonderausführungen, z. B. für landwirtschaftliche Anwendungen (1~ Acontrol als Lüftungsrechner).

Dcontrol + Ucontrol
Produktspezifikation:
Drehzahlregelung nach dem Prinzip der Phasenwinkelsteuerung. Einzel- oder Parallelschaltung zur Steuerung von 3~ Motoren oder Ventilatoren.

Eigenschaften & Besonderheiten:
Ideal zur Kombination mit ZIEHL-ABEGG Außenläufer-Motoren und Ventilatoren.

Ausgangsbereich:

• 3~ Dcontrol und Ucontrol: 2 bis 80 A

Funktionsumfang:

• Dcontrol als Drehzahlsteller mit Drehzahlsignal über 0–10 V Eingänge.
• Dcontrol mit integrierten Steuerfunktionen für Druck- und Temperaturregelungen.
• Ucontrol als Universalfunktionsgerät mit auswählbaren vorgegebenen Betriebsarten; zusätzliche Ein- und Ausgänge integriert.

Technische Daten

• Steuerungsprinzip: Phasenwinkelsteuerung (elektronische Spannungsregelung)
• Motortypen: Spannungssteuerbare Außenläufer-Asynchronmotoren
• Unterstützte Versorgung: 1~ (Acontrol) und 3~ (Dcontrol, Ucontrol)
• Nennstrombereich: ca. 2,5 A bis 80 A (modellabhängig)
• Eingebaute 5-Stufen-Schalter (Standard)
• Drehzahl-Steuereingänge: Integriertes Einstellrad und 0–10 V Signal (modellabhängig)
• Integrierte Steuerfunktionen: Druck- und Temperaturregler verfügbar (modellabhängig)
• Sonderausführungen: Branchenspezifische Optionen (z. B. Lüftungsrechner für die Landwirtschaft)
