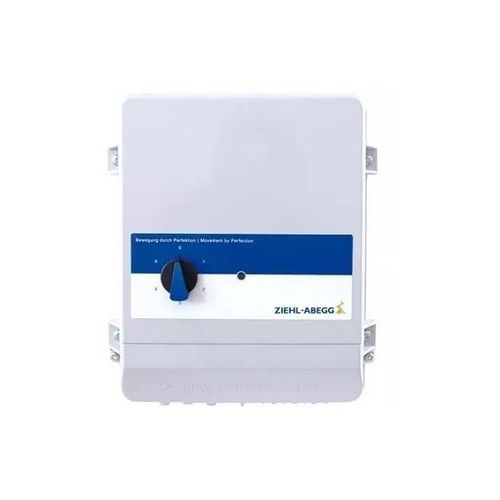

Drehzahl-Gebläsesteuerung RUE-2G

Übersicht
Transformatorbasierte Drehzahlregler für ZIEHL-ABEGG Außenläufer-Motoren und -Ventilatoren. Bieten eine einfache, kostengünstige Stufen-Drehzahlregelung über einen integrierten 5‑Stufen‑Trafo. Erhältlich in einphasigen und dreiphasigen Ausführungen; Varianten mit erweiterten Ein-/Ausgängen und Motorschutzfunktionen verfügbar. Geeignet für lärmsensible Anwendungen durch Regelung ohne elektromagnetische Erregung.

Produktspezifikation
Drehzahlregelung über eingebauten 5‑Stufen‑Trafo. Einzel- oder Parallelsteuerung von 3~ Motoren oder Ventilatoren. Optionaler externer 0–10 V Eingang bei ausgewählten Modellen für kontinuierliche Steuerung.

Eigenschaften & Besonderheiten

• Speziell ausgelegt für die Kombination mit ZIEHL-ABEGG Außenläufer-Motoren und -Ventilatoren.
• Einfache, robuste Ausführung für den industriellen Einbau.
• Stufenauswahl ohne elektromagnetische Motorgeräusche — empfohlen für lärmsensible Bereiche.
• Einige Modelle verfügen über zusätzliche Ein-/Ausgänge zum Ansteuern von Klappen oder Ventilen und bieten Motorschutzfunktionen.

Ausführungen / Ausgangsbereich

• 1~ Transformatoren: 1,5 – 14 A
• 3~ Transformatoren: 2 – 14 A

Funktionen

• Integrierter 5‑Stufen‑Drehschalter zur direkten Drehzahlangabe; Geräte mit zwei 5‑Stufen‑Schaltern ermöglichen zwei extern umschaltbare Drehzahlen.
• Modelle mit externem 0–10 V Eingang zur Sollwertvorgabe.
• Erweiterte Varianten mit zusätzlichen Ein-/Ausgängen für erweiterte Funktionen; einige können Klappen oder Ventile ansteuern.
• Fortgeschrittene Geräte bieten Motorschutzfunktionen.

Beispiele verfügbarer Modelle

• RUE-2G
• RUE-4G
• RAE-4G
• RAE-7G
• RTRD14E
• R-D-1G
• R-D-2G
• R-DT1KTG
• R-DT4KT
• R-DT5.2KTG
• R-E-1.5G
• R-E-3.5G
• R-E-7.5G
• R-E-9G
• R-E-12
• R-E-14G
• RD14

Technische Daten

• Drehzahlregelung: eingebauter 5‑Stufen‑Transformator.
• Steuerfähigkeit: Einzel- oder Parallelsteuerung von 3~ Motoren oder Ventilatoren.
• Ausgangsbereiche: 1~ Transformatoren 1,5 – 14 A; 3~ Transformatoren 2 – 14 A.
• Steuerschnittstellen: integrierter 5‑Stufen‑Drehschalter; optionaler externer 0–10 V Eingang; Geräte mit zwei 5‑Stufen‑Schaltern für extern umschaltbare Drehzahlen.
• Erweiterte Versionen: zusätzliche Ein-/Ausgänge für erweiterte Funktionen.
• Zusatzfunktionen: einige Varianten können Klappen oder Ventile steuern.
• Motorschutz: in fortgeschrittenen Geräten verfügbar.
• Schallverhalten: Drehzahlregelung ohne elektromagnetische Erregung — geeignet für lärmsensible Bereiche.
• Empfohlene Kombination: ausgelegt für den Einsatz mit ZIEHL-ABEGG Außenläufer-Motoren und -Ventilatoren.
• Anzahl der auf der Seite verfügbaren Modelle: 39 Modelle.
