Elektronische Steuereinheit S-ET10E

Produktübersicht
Die meisten ZIEHL-ABEGG Außenläufermotoren sind serienmäßig mit Thermoschaltern (TB) ausgestattet. Konventionelle Motorschutzschalter oder bimetallische Auslöser, die auf Strom oder einfacher Temperaturbasis arbeiten, bieten nur einen unvollständigen Schutz für drehzahlgeregelte oder häufig geschaltete Ventilatoren. ZIEHL-ABEGG Motorschutzgeräte sind darauf ausgelegt, Lüfter und Motoren zuverlässig zu überwachen und zu schützen, ein automatisches Wiedereinschalten nach Abkühlung bei Fehlern zu verhindern und – wo anwendbar – den Schutz mehrerer Motoren über ein Gerät zu ermöglichen.

Produktspezifikation
Die Mehrheit der ZIEHL-ABEGG Außenläufermotoren ist mit einem Thermoschalter (TB) versehen. Explosionsgeschützte Motoren verfügen über einen Temperatursensor (TP). Bei IEC-Normmotoren ist häufig ein TP / PTC-Thermistor integriert. ZIEHL-ABEGG liefert Überwachungs- und Auswerteeinheiten zur Verarbeitung der Signale von TB- und TP-Sensoren für Motorschutz und Zustandsüberwachung.

Eigenschaften & Besonderheiten

• 3~ Motorschutzgeräte überwachen den integrierten Thermoschalter (TB), bieten vollständigen thermischen Schutz und ermöglichen die Stromverteilung auf mehrere Ventilatoren. Mehrere Ventilatoren können an ein 3~-Gerät angeschlossen werden; ein integrierter Überstromauslöser sorgt für Abschaltschutz.
• 1~ Motorschutzgeräte überwachen jeweils einen angeschlossenen Motor über TP oder Thermoschalter. TP-Überwachungsgeräte unterstützen zusätzlich den Schutz explosionsgeschützter Motoren mittels PTC-Thermistor-Auslösung.

Version / Funktionsumfang

• 3~ Motorschutzgeräte: manuelle Schaltfunktion, vollständiger Motorschutz, Stromverteilung, Überstromauslöser für Abschaltschutz.
• 1~ Motorschutzgeräte: manuelle Schaltfunktion, vollständiger Motorschutz für einen Motor.
• TP-Überwachungsgerät: ermöglicht die Überwachung explosionsgeschützter Motoren und bietet einen Relaisausgang zur Ansteuerung einer Motorabschaltung (PTC-Thermistor-Auslösung).

Verfügbare Modelle (Auswahl)

• S-ET10E (Motorschutzeinheit für 1~ Motoren mit Thermostaten)
• S-ET10 (Motorschutzeinheit für 1~ Motoren mit Thermostaten)
• S-DT25E (Motorschutzeinheit für 3~ Motoren mit Thermoschalter)
• S-DT25 (Motorschutzeinheit für 3~ Motoren mit Thermoschalter)
• S-DT16E (Motorschutzeinheit für 3~ Motoren mit Thermoschalter)
• S-DT16 (Motorschutzeinheit für 3~ Motoren mit Thermoschalter)
• ZB (Hilfskontakt, 1 Öffner / 1 Schließer)
• ZK (Hilfskontakt, 2 Schließer)
• Zrep

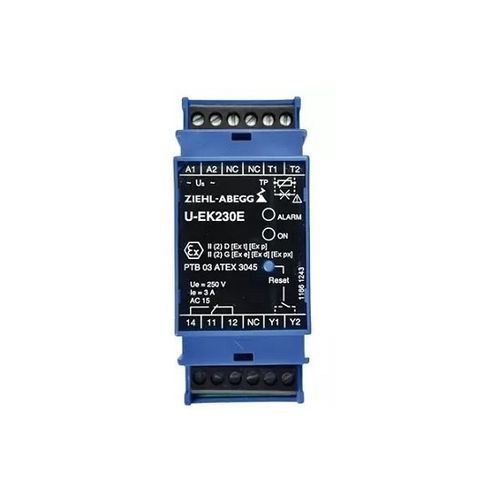

• U-EK230E (Auslöseeinheit für Motoren, 2. Ausgabe)

Anwendungen
Zur Schutz- und Überwachungsaufgaben von Lüftern und Motoren in Lüftungs- und Regelungstechnik. Geeignet für drehzahlgeregelte Lüfter, Anlagen mit hoher Schaltfrequenz und – in Kombination mit TP/PTC-Überwachung – für explosionsgeschützte Motoren.

Technische Daten

• Thermoschalter (TB) serienmäßig an den meisten ZIEHL-ABEGG Außenläufermotoren.
• Explosionsgeschützte Motoren: Temperatursensor (TP) zur Überwachung; IEC-Normmotoren: integrierter TP / PTC-Thermistor.
• 3~ Geräte: ermöglichen den Anschluss mehrerer Motoren/Ventilatoren an ein Gerät, enthalten einen Überstromauslöser für Abschaltung und bieten Stromverteilungsfunktion.
• 1~ Geräte: überwachen einen einzelnen Motor per TP und ermöglichen den Schutz explosionsgeschützter Motoren mit PTC-Thermistor-Auslöseeinheiten.
• Funktionen: manuelle Schaltung, vollständiger thermischer Motorschutz, Relaisausgang zur Motorabschaltung (für PTC-Einheiten).
