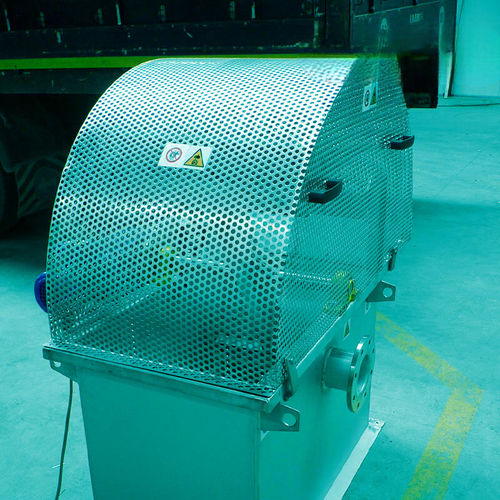

Reja de desbaste gruesa GCM

mecánica

CATEGORÍA AGUAS RESIDUALES
TIPOLOGÍA REJILLAS / TAMICES

CUÁNDO UTILIZARLO
La rejilla curva GCM con limpieza mecánica está diseñada para pequeñas y medianas depuradoras cuando los canales son poco profundos. Resuelve las necesidades habituales de cribado en estas instalaciones reteniendo los sólidos gruesos.

CONSTRUCCIÓN
La máquina consta de una pantalla filtrante de barras curvas combinada con un par de peines fijados a los extremos de un brazo giratorio. El accionamiento se realiza mediante un motorreductor montado directamente sobre el brazo giratorio. La limpieza de los peines se lleva a cabo mediante un dispositivo de doble leva que asegura una limpieza eficaz y una larga vida útil. El material retenido puede recogerse en un contenedor fijo situado inmediatamente aguas abajo de la rejilla o retirarse mediante una cinta transportadora.

FUNCIONAMIENTO
En la versión estándar, la rejilla GCM se instala en un canal de hormigón por el que circula el agua a cribar. Los sólidos con diámetro igual o superior a la abertura del tamiz (determinada por el espacio entre las barras) permanecen sobre la pantalla curva. Cuando la acumulación de material provoca una pérdida de carga entre aguas arriba y aguas abajo, un sensor de nivel diferencial acciona la rotación del brazo; los dos peines limpian la pantalla durante el movimiento. Al alcanzar el brazo la posición horizontal, el peine que acaba de limpiar la superficie filtrante es a su vez limpiado por el dispositivo y el material tamizado se vierte en el contenedor correspondiente.

PUNTOS FUERTES

• Simplicidad de diseño
• Bajo desembolso inicial
• Construcción robusta
• Durabilidad y bajo mantenimiento

CARACTERÍSTICAS / ESPECIFICACIONES TÉCNICAS

• Tipo: rejilla de cribado curva con limpieza mecánica por peines
• Aplicación: pequeñas y medianas depuradoras; adecuada para canales poco profundos
• Elemento filtrante: barras curvas (aberturas determinadas por el espaciado de las barras)
• Sistema de limpieza: par de peines fijos en los extremos de un brazo giratorio; limpieza de peines mediante limpiador con doble leva
• Accionamiento: motorreductor montado directamente sobre el brazo giratorio
• Control: sensor de nivel diferencial que activa el brazo giratorio ante pérdida de carga
• Gestión del material cribado: contenedor fijo aguas abajo o extracción por cinta transportadora
• Instalación: versión estándar instalada en un canal de hormigón
