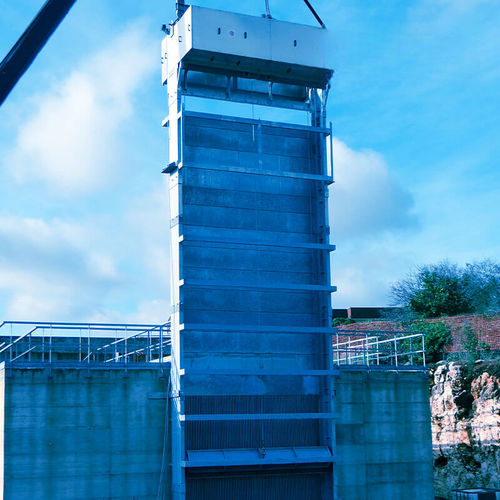

Reja de desbaste de tambor GGPSC

gruesavertical

Categoría TOMA DE AGUA
Tipología REJILLAS

Cuándo usarlo La rejilla subvertical de cable GGPSC está diseñada para el macropreprado en plantas de toma de agua, estaciones depuradoras y plantas industriales de gran tamaño; está optimizada para su instalación en canales anchos o profundos. Es adecuada cuando se requiere eliminación continua y automática de sólidos gruesos antes de los procesos posteriores.

Cómo está fabricado

• Bastidor robusto de chapas plegadas prensadas
• Conjunto de barras que forman la rejilla, fijadas al canal mediante travesaños de soporte
• Cazo pendular de acero con peine que se desliza sobre guías mediante ruedas
• Sistema de manejo del cazo compuesto por tres cables de acero, un tambor y soportes
• Motorreductor pendular montado en el eje del tambor para el movimiento del cazo
• Actuador eléctrico para controlar la rotación del cazo mediante el tercer cable
• Sistema de limpieza y descarga del cazo ubicado en la parte superior de la máquina

Cómo funciona Los residuos depositados en las barras son levantados por el cazo durante su recorrido ascendente. A una distancia adecuada de la parte superior, el cazo se rota y vacía por la acción del actuador y su geometría, descargando el material retenido. Tras una pausa programada, el cazo desciende manteniéndose alejado de las barras gracias al actuador y al sistema de guías, y luego reinicia la subida aproximándose a la rejilla para el siguiente ciclo. La protección contra sobrecargas se realiza mediante dispositivos dinamométricos estándar o, opcionalmente, limitadores electrónicos de absorción. El diseño sencillo, la limpieza totalmente automática y la ausencia de piezas mecánicas sumergidas garantizan un funcionamiento fiable y duradero.

Puntos fuertes

• No hay piezas mecánicas móviles en el agua
• Posibilidad de instalación en canales profundos y grandes
• Dimensiones reducidas en relación con la capacidad
• Capacidad para elevar materiales voluminosos
• Construcción resistente
• Limpieza automática y alta fiabilidad de funcionamiento

Características / especificaciones técnicas

• Modelo: GGPSC
• Bastidor: chapas plegadas prensadas
• Rejilla: conjunto de barras fijado por travesaños de soporte
• Tipo de cazo: cazo pendular de acero con peine que se desliza sobre guías mediante ruedas
• Manejo del cazo: tres cables de acero, tambor y soportes
• Accionamiento: motorreductor pendular acoplado al eje del tambor; actuador eléctrico para la rotación del cazo
• Limpieza: sistema de limpieza del cazo instalado en la parte superior para la descarga del material retenido
• Protección: dispositivos dinamométricos estándar, limitadores electrónicos de absorción opcionales
• Ventajas de diseño: sin piezas mecánicas sumergidas, adecuado para canales profundos/grandes, reducida huella, capaz de elevar materiales voluminosos
