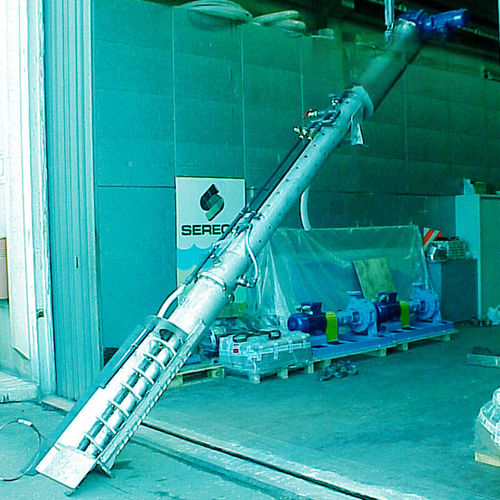

Reja de desbaste de tornillo FC

con barrotesmecánica

Categoría / Tipología
Categoría: Aguas residuales
Tipología: Cribas

Cuándo utilizarlo
El filtro de tornillo FC es adecuado para microcribado de aguas residuales de origen doméstico e industrial y para la filtración de lodos y sobrenadantes en plantas de tratamiento.

Cómo está construido
Los componentes principales son un tornillo multifunción y una pantalla filtrante semicilíndrica. La pantalla estándar es un semicírculo compuesto por barras longitudinales de alambre en V; el espacio entre las barras define la abertura de filtración. A petición, las barras pueden sustituirse por una placa perforada cuyo diámetro de agujero determina la abertura. El tornillo multifunción está acoplado a un motorreductor; sus funciones se consiguen mediante diámetros progresivamente decrecientes y variación de paso y espesor según la zona y la operación a realizar.

Cómo funciona
En la versión estándar la unidad se instala en un canal de hormigón donde el agua fluye a través de la pantalla, que retiene los sólidos de diámetro igual o mayor que la abertura seleccionada. Cuando la acumulación de material provoca una diferencia de nivel entre aguas arriba y aguas abajo, un sensor de nivel diferencial acciona la rotación del tornillo. La zona inferior del tornillo tiene un diámetro similar al de la pantalla para que un cepillo montado en el perfil externo del tornillo limpie continuamente la pantalla. La zona intermedia, de menor diámetro, transporta y escurre el material cribado. La zona superior, con paso progresivamente menor y mayor espesor, compacta el material. Tras compactación y drenaje, el material alcanza aproximadamente un 50% de sólidos secos en peso. La carcasa totalmente cerrada minimiza las emisiones de olores. El FC se suministra de serie con un sistema de lavado con boquillas y agua a presión para la pantalla y el material cribado.

Puntos fuertes

• Cribado, elevación, compactación y lavado del material cribado en una sola máquina
• Altas tasas de caudal específicas
• Unidad totalmente cerrada para reducir las emisiones de olores
• Diseño duradero y fiable

Especificaciones técnicas

• Tornillo multifunción acoplado a motorreductor con diámetros, paso y espesores variables para limpieza, transporte, drenaje y compactación
• Pantalla semicilíndrica estándar de alambre en V; abertura de filtración determinada por el espacio entre barras
• Opción de placa perforada con abertura determinada por el diámetro de los agujeros
• Diseñado para instalación en canales de hormigón; la pantalla retiene sólidos ≥ abertura seleccionada
• Sensor de nivel diferencial controla la rotación del tornillo
• Cepillo en el perfil del tornillo para limpieza continua
• Tres zonas funcionales del tornillo: inferior (limpieza), media (transporte/drenaje), superior (compactación/deshidratación)
• Compactación y deshidratación del material cribado ≈50% de sólidos secos en peso
• Sistema de lavado estándar con boquillas y agua a presión
• Carcasa totalmente cerrada para minimizar las emisiones de olores
