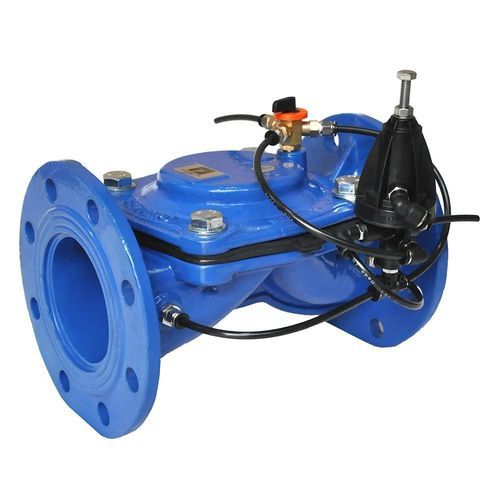

Válvula para el riego IM-RP3PP

hidráulicamanualde nailon

La válvula reductora de presión IM-RP3PP está diseñada para reducir automáticamente la presión de entrada a un valor de salida inferior y constante, garantizando un control preciso de la presión aguas abajo a pesar de variaciones de presión o caudal en la entrada. Está controlada por un piloto hidráulico de 3 vías y permite una anulación manual para operación de apertura/cierre total.

Especificaciones técnicas:

• Tipo de válvula: Hidráulica, 3 vías
• Piloto: Mod. RP3PP
• Rango de ajuste de presión:
  • Resorte gris: 0,2÷1,5 bar
  • Resorte blanco: 0,6÷3,0 bar
  • Resorte rojo (estándar): 1,0÷5,5 bar
  • Resorte negro: 2,0÷9,0 bar
• Materiales:
  • Cuerpo del piloto: Nylon reforzado
  • Tapa: Nylon reforzado
  • Control manual CM4V: Latón, con bola de acero inoxidable y asiento de teflón
• Conexiones:
  • Cuerpo del control manual: Ø1/4” M BSP
  • Abierto/Cerrado/Auto: Ø1/8” F BSP
• Grado de protección: IP66 (electroválvula)

Principio de funcionamiento:
La válvula es accionada por un piloto hidráulico de 3 vías (Mod. RP3PP) que modula la apertura de la membrana de la válvula principal para mantener la presión deseada a la salida, llenando o descargando la cámara de control de la válvula. Cuando la presión de entrada es igual o inferior a la presión ajustada, la válvula se abre completamente para minimizar la pérdida de carga. Un control manual 3 vías (CM4V) permite la apertura o cierre total de forma independiente al piloto.

Características / Especificaciones técnicas:

• Modelo: IM-RP3PP
• Tipo: válvula reductora de presión hidráulica 3 vías con piloto RP3PP
• Ajuste ejemplo (resorte rojo estándar): 1,0÷5,5 bar
• Materiales principales: Nylon reforzado (cuerpo piloto y tapa); control manual en latón con componentes en inox y teflón
• Conexiones de control: Ø1/4” M BSP (manual); Ø1/8” F BSP (Abierto/Cerrado/Auto)
• Grado de protección de la electroválvula: IP66
