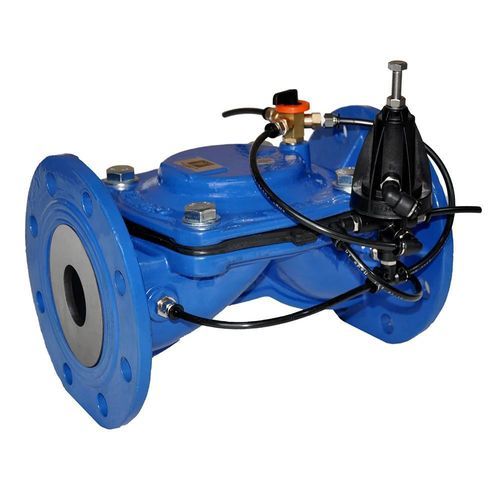

Válvula de control IM-QP3B

de regulaciónpara el riegohidráulica

La válvula de control de caudal IM-QP3B es una válvula reguladora automática diseñada para limitar el caudal a un valor máximo preestablecido, proporcionando un control preciso del flujo de agua para evitar el exceso de los límites definidos en sistemas de riego y redes de agua.

Principio de funcionamiento:
La válvula está controlada por un piloto diferencial hidráulico de 3 vías (Modelo QP3B), que ajusta la abertura del diafragma en función del caudal instantáneo. El piloto llena o descarga la cámara de la válvula según la presión diferencial generada por el agua que pasa por un orificio calibrado. El diámetro del orificio determina el caudal máximo a limitar, mientras que el piloto permite un ajuste fino. Cuando la demanda de caudal supera el límite ajustado, el piloto cierra parcialmente la válvula para restablecer el caudal predefinido; cuando la demanda cae por debajo del límite, la válvula se abre completamente.

Características / Especificaciones técnicas:

• Modelo de piloto: QP3B
• Presión nominal (PN): PN16
• Rango de regulación del caudal:
  • Resorte: 2,0 ÷ 15,0 m.c.a.
• Materiales:
  • Cuerpo del piloto: Latón
  • Tapa: Latón
  • Racores: Teflón
  • Bola: Acero inoxidable
• Conexiones:
  • Cuerpo: 5 x Ø1/8" F
  • Control manual: Ø1/4" M BSP (cuerpo), Ø1/8" F BSP (Abrir/Cerrar/Auto)
