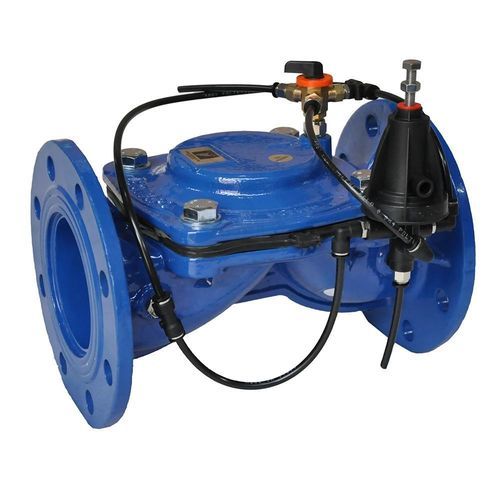

Válvula para el riego IM-SP3PP

hidráulicamanualde acero inoxidable

La válvula de mantenimiento de presión IM-SP3PP mantiene automáticamente la presión aguas arriba en una consigna mínima predefinida: se cierra cuando la presión aguas arriba cae por debajo del valor ajustado y se abre cuando lo supera. Está diseñada para el control de presión y el balance hidráulico en sistemas de fluidos industriales.

Principio de funcionamiento:
La válvula está controlada por un piloto hidráulico de 3 vías (Mod. SP3PP) que modula la apertura de la membrana según la presión aguas arriba. El piloto llena o descarga la cámara de control de la válvula para mantener la presión mínima aguas arriba, equilibrando las variaciones de caudal y presión. Cuando la presión aguas arriba es igual o inferior a la consigna, la válvula se cierra totalmente; si la presión supera el valor ajustado, la válvula se abre totalmente. Un mando manual 3 vías (Mod. CM4V) permite la apertura/cierre manual total de forma independiente al piloto.

Especificaciones técnicas:

• Tipo de válvula: Hidráulica, 3 vías
• Piloto: Mod. SP3PP
• Rango de ajuste de presión:
  • Resorte gris: 0,2 ÷ 1,5 bar
  • Resorte blanco: 0,6 ÷ 3,0 bar
  • Resorte rojo (estándar): 1,0 ÷ 5,5 bar
  • Resorte negro: 2,0 ÷ 9,0 bar
• Materiales:
  • Cuerpo del piloto: Nylon reforzado
  • Tapa: Nylon reforzado
  • Control manual (Mod. CM4V): Latón con bola en acero inoxidable y asiento en teflón
• Conexiones:
  • Cuerpo del control manual: Ø1/4" M BSP
  • Abrir/Cerrar/Auto: Ø1/8" F BSP

Aplicaciones típicas:

• Mantenimiento de presión mínima aguas arriba y balance hidráulico
• Control de caudal y presión en riego, suministro de agua e instalaciones industriales

Notas de instalación y mantenimiento:
Instalar con acceso al piloto y al control manual para ajuste e inspección. Comprobar compatibilidad del fluido y filtración para proteger los componentes del piloto. Inspeccionar periódicamente sellos y funcionamiento del piloto para garantizar la regulación de presión.
