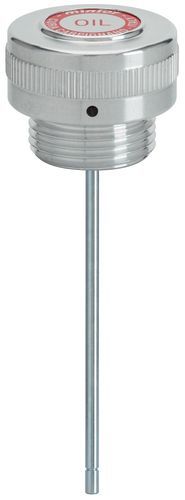

Bouchon reniflard TCLS/Zde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Présentation
Bouchon de remplissage niveau et reniflard.
Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête ronde moletée pour serrage manuel. Trou pour l'évacuation des pressions internes, diamètre de 2 à 3,5 mm (reniflard à libre circulation). Aiguille/indicateur intégré. Options sur demande : encoches minimum et maximum ou longueurs différentes. Pour les applications nécessitant une étanchéité renforcée, le type LSF est recommandé.
Disponible sur demande avec traitement d'anodisation.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | l | g | d | POIDS (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | l | g | d | POIDS (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |
Caractéristiques / spécifications techniques
Bouchon de remplissage niveau et reniflard.
Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête ronde moletée pour serrage manuel. Trou pour l'évacuation des pressions internes, diamètre de 2 à 3,5 mm (reniflard à libre circulation). Aiguille/indicateur intégré. Options sur demande : encoches minimum et maximum ou longueurs différentes. Pour les applications nécessitant une étanchéité renforcée, le type LSF est recommandé.
Disponible sur demande avec traitement d'anodisation.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | h | f | l | g | d | POIDS (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | h | f | l | g | d | POIDS (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |
Caractéristiques / spécifications techniques
- Matériau : alliage d'aluminium
- Finition : non traité (anodisation disponible sur demande)
- Tête : ronde moletée pour serrage manuel
- Reniflard : perçage pour évacuation des pressions internes, diamètre 2 ÷ 3,5 mm (libre)
- Aiguille intégrée : jauge intégrée ; options sur demande (encoches min./max. ou longueurs différentes)
- Version recommandée pour étanchéité renforcée : type LSF
- Filetages disponibles : GAS ISO 228 et métrique MB (voir tableaux techniques ci‑dessus pour codes et dimensions)
