Bouchon reniflard LSFde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Produit

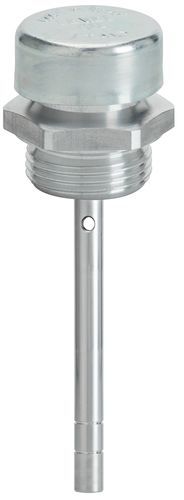

Bouchon d'évent et indicateur de niveau pour boîtes de vitesses et organes d'entraînement. Corps en alliage d'aluminium, couvercle en acier galvanisé et soupape interne étalonnée de 0,05 à 0,10 bar pour l'évacuation intermittente de la pression. Usage conseillé sur changements de vitesse à haut régime. Anodisation disponible sur demande.
Description
Bouchon d'évent et indicateur de niveau en alliage d'aluminium (non traité) avec couvercle en acier galvanisé. La soupape interne est conçue et étalonnée pour s'ouvrir par intervalles entre 0,05 et 0,10 bar afin d'évacuer la pression interne due à la turbulence des fluides. Particulièrement adapté aux applications sur boîtes de vitesses à haut régime.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | l | g | e | POIDS (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | l | g | e | POIDS (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |
Caractéristiques / spécifications techniques
Bouchon d'évent et indicateur de niveau pour boîtes de vitesses et organes d'entraînement. Corps en alliage d'aluminium, couvercle en acier galvanisé et soupape interne étalonnée de 0,05 à 0,10 bar pour l'évacuation intermittente de la pression. Usage conseillé sur changements de vitesse à haut régime. Anodisation disponible sur demande.
Description
Bouchon d'évent et indicateur de niveau en alliage d'aluminium (non traité) avec couvercle en acier galvanisé. La soupape interne est conçue et étalonnée pour s'ouvrir par intervalles entre 0,05 et 0,10 bar afin d'évacuer la pression interne due à la turbulence des fluides. Particulièrement adapté aux applications sur boîtes de vitesses à haut régime.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | d | h | f | l | g | e | POIDS (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | d | h | f | l | g | e | POIDS (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |
Caractéristiques / spécifications techniques
- Matériau : alliage d'aluminium (corps).
- Couvercle : acier galvanisé.
- Soupape interne : étalonnée entre 0,05 et 0,10 bar, s'ouvrant par intervalles pour évacuer la pression interne due à la turbulence des fluides.
- Usage recommandé : boîtes de vitesses pour changements de vitesse à haut régime.
- Finition disponible : anodisation sur demande.
- Normes / filetages : versions GAS ISO 228 et métrique MB (voir tableaux ci‑dessus).
- Types GAS disponibles : LSF1G, LSF2G, LSF3G, LSF4G, LSF5G.
- Types métriques MB disponibles : LSF1M à LSF8M.
