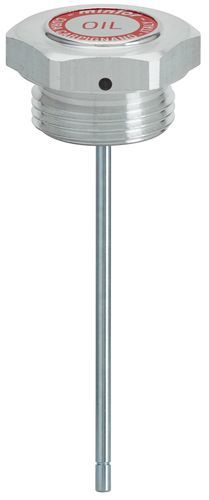

Bouchon reniflard TCLSde remplissage
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- reniflard
- Applications
- de remplissage
Description
Description

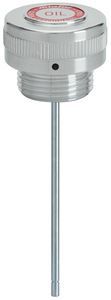

Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête hexagonale et d'un trou de reniflard pour l'évacuation des pressions internes (diamètre d'aération libre de 2 mm à 3,5 mm). Jauge incorporée. Livrable sur demande avec encoches minimum et maximum ou en différentes longueurs. Pour des applications nécessitant une étanchéité renforcée, le type LSF est recommandé. Traitement d'anodisation disponible sur demande.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | l | g | e | POIDS (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | l | g | e | POIDS (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47
Caractéristiques / spécifications techniques
Bouchon fileté en alliage d'aluminium, non traité, doté d'une tête hexagonale et d'un trou de reniflard pour l'évacuation des pressions internes (diamètre d'aération libre de 2 mm à 3,5 mm). Jauge incorporée. Livrable sur demande avec encoches minimum et maximum ou en différentes longueurs. Pour des applications nécessitant une étanchéité renforcée, le type LSF est recommandé. Traitement d'anodisation disponible sur demande.
Fiche Technique - GAS ISO 228
MODELE | CODE | FILETAGE | t | f | l | g | e | POIDS (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |
Fiche Technique - MÉTRIQUE MB
MODELE | CODE | FILETAGE | t | f | l | g | e | POIDS (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47
Caractéristiques / spécifications techniques
- Référence / Série : TCLS
- Matériau : alliage d'aluminium (non traité)
- Type : bouchon de remplissage et niveau avec reniflard
- Fonctions : jauge incorporée, trou d'évacuation des pressions internes, tête hexagonale
- Variantes : plusieurs modèles (TCLS1G à TCLS8G pour filetage GAS ISO 228 ; TCLS1M à TCLS5M pour métrique MB) avec codes et dimensions détaillés ci-dessus
- Options : livrable en différentes longueurs et avec encoches min/max
- Recommandation : type LSF pour étanchéité renforcée
- Traitement de surface : anodisation disponible sur demande
