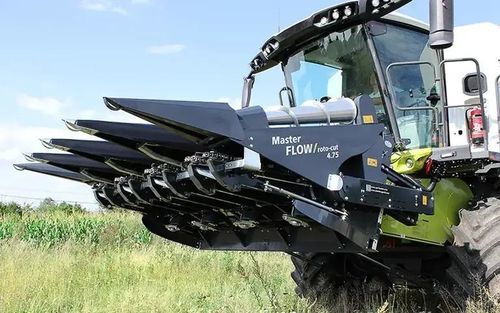

Tête de récolte pour maïs Master FLOW 8-75

rigideà réglage hydrauliqueà vis sans fin

Présentation
PWL MasterFlow est une tête de récolte pour maïs développée et conçue en détail par des professionnels disposant de nombreuses années d'expérience. La machine présente une construction optimisée, simple et durable avec les rotors les plus longs disponibles sur le marché, permettant des vitesses d'exploitation allant jusqu'à 12 km/h. L'équipement de série comprend un coupe-rotor roto-cut qui hache les tiges à 25 m/s. Un flux de matière continu est assuré par la conception des sections qui empêche les bourrages. Les vis d'évacuation pour maïs couché sont fournies de série. Largeurs de travail disponibles : de 4 à 12 rangs sur châssis rigide et de 6 à 12 sur châssis pliant hydraulique.

Caractéristiques principales

• Système : roto-cut — qualité de coupe élevée ; engagement/désengagement par clé ; raccordé directement à la boîte de transmission de la récolte ; monté à l'arrière de la section ; équipé de lames en acier (60 HRC) avec carbure de tungstène ; vitesse de coupe des couteaux : 25 m/s ; versions à 2 et 3 couteaux disponibles.
• Boîtes de vitesses à carter en fonte — les boîtes coniques en bain d'huile avec pignons en acier au carbone (env. 50 HRC) garantissent un fonctionnement long et sans défaut même en conditions sévères.
• Longue durée de vie des éléments de travail — matériaux résistants à l'usure avec revêtement carbure de tungstène (dureté >60 HRC) permettant un fonctionnement jusqu'à environ 200 ha par rang ; lames réversibles pour prolonger la durée d'utilisation ; contre-couteaux réglables pour éviter l'enroulement et travailler en conditions humides ou avec mauvaises herbes.
• Sections de travail longues — longueur et vitesse de rotation des rotors harmonisées ; longueur totale des rotors 680 mm et vitesse d'entrée boîte 620 tr/min permettent une vitesse de travail élevée avec des pertes de grains minimisées.
• Système central de réglage des plaques du peigne — écart réglable depuis la cabine opérateur via actionneur hydraulique ou électrique selon la moissonneuse ; sections individuelles calibrables manuellement ; chaînes montées sur pignons de grand diamètre proches de l'écart du peigne pour éviter la coupe des épis et réduire les besoins de réglage.
• Universalité — les têtes PWL peuvent être montées sur toute moissonneuse-batteuse à l'aide de cadres de montage adaptés, raccords hydrauliques et démultiplications de boîte ; réglage d'inclinaison et paramétrage universel du cadre pour une meilleure adaptation de l'angle de travail.
• Séparateurs de culture — capots/diviseurs de rang en plastique léger et flexible minimisant les pertes de récolte et réduisant la masse totale de la machine ; largeurs disponibles avec entraxes de 70 et 75 cm.
• Spirales latérales — spirales latérales coniques standard pour maïs couché ; simples, légères et durables pour une efficacité élevée sur cultures endommagées.
• Transmission d'entraînement — têtes rigides : entraînement externe via boîtes coniques en fonte et arbres à cardan ; châssis pliants hydrauliques : transmission interne par chaîne et accouplements trapézoïdaux centraux ; engagement de l'entraînement depuis la cabine ; embrayage à friction central protégeant la machine des blocages et permettant des vitesses de travail plus élevées.
• Tendeurs de chaîne actifs — chaînes tendues automatiquement via ressorts internes pour un bon serrage en fonctionnement ; facilite la maintenance et le remplacement des chaînes.

Fiche technique (résumé)
Modèle : MasterFlow | variantes : 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Largeur hors tout (m) : 3,2 | 3,95 | 4,7 | 6,2 | 4,7 | 6,2
Poids : 1600 kg | 1900 kg | 2200 kg | 2600 kg | 2350 kg | 3000 kg
Classe de moissonneuse : 120-140 kW | 140-200 kW | 160-240 kW | 220-300 kW | 180-260 kW | 260-350 kW
Vitesse de travail : 4-8 km/h (typique) ; jusqu'à 12 km/h possible avec rotors longs et conditions appropriées
Entraxe : 75 cm (options 70 ou 75 cm pour les diviseurs)
Réglage de l'écart : hydraulique ou électrique (système central)
Vitesse coupe roto-cut : 25 m/s
Dureté revêtement lame : 60 HRC (revêtement carbure de tungstène ; dureté lame >60 HRC)
Nombre de couteaux (roto-cut) : 2 ou 3
Longueur totale du rotor : 680 mm (vitesse d'entrée rotor à la boîte : 620 tr/min)
Intervalle d'entretien : 12 h

Caractéristiques / Spécifications techniques

• Nom du modèle : MasterFlow
• Largeurs de travail : disponibles de 4 à 12 rangs (châssis rigide) et 6 à 12 rangs (châssis pliant)
• Système roto-cut : oui (engageable ; options 2 ou 3 couteaux)
• Vitesse à la pointe du couteau : 25 m/s
• Dureté/revêtement des lames : carbure de tungstène, ~60 HRC (lames réversibles)
• Longueur rotor : 680 mm
• Vitesse d'entrée boîte : 620 tr/min
• Vitesse de travail typique : 4–8 km/h (jusqu'à 12 km/h réalisable)
• Entraxe : 75 cm (options diviseurs 70/75 cm)
• Réglage de l'écart : actionneur hydraulique ou électrique (système central)
• Protection d'entraînement : embrayage à friction central
• Plage de poids (selon modèle) : 1600–3000 kg
• Compatibilité puissance moissonneuse : env. 120–350 kW selon modèle
• Intervalle d'entretien : 12 heures
