Tête de récolte pour maïs Master FLOW 5-75

rigideà réglage hydrauliquepliable

Vue d'ensemble
MasterFlow est un plateau pour maïs conçu pour des récoltes à haut débit. Il intègre de longs rotors, une conception des sections anti-obstruction et un roto-cut pour couper les tiges à 25 m/s. Largeurs de travail : 4–12 rangs sur châssis rigide et 6–12 rangs sur châssis pliant ; largeurs de diviseurs disponibles 70 ou 75 cm.

Système – roto-cut
Le roto-cut est entraîné directement depuis la boîte de prise de force et peut être engagé/désengagé par clé. Il utilise des couteaux revêtus de carbure de tungstène 60 HRC (options 2 ou 3 lames) positionnés sous la boîte principale pour réduire les risques de collision et l'usure. Vitesse de coupe au sommet de lame : 25 m/s.

Boîtes de vitesses en fonte
Les boîtes coniques fonctionnent en bain d'huile avec engrenages en acier au carbone traités à 50 HRC et sont logées dans des carters en fonte conçus pour supporter des charges élevées, garantissant une longue durée de service.

Longue durée de vie des éléments de travail
Les composants des sections de dégagement sont en matériaux résistants à l'usure avec revêtement au carbure de tungstène (>60 HRC). Les lames sont réversibles pour prolonger leur utilisation ; les contre-couteaux sont réglables pour limiter l'enroulement et permettre le travail en conditions humides ou envahies par les adventices. Durée de vie typique : jusqu'à 200 ha par rang.

Sections de travail longues
Les plateaux utilisent des rotors longs (longueur totale 680 mm) associés à une vitesse d'entrée de boîte de 620 tr/min pour permettre des vitesses de travail jusqu'à 12 km/h tout en minimisant les pertes de grain.

Réglage des plaques du tablier du stripper
Le réglage central permet de modifier l'écartement des plaques depuis la cabine (vérin hydraulique ou actionneur électrique selon la moissonneuse). Les sections individuelles peuvent être calibrées manuellement par vis. Les chaînes tournent sur des pignons de grand diamètre pour rester proches de l'écartement et éviter l'éclatement des barres.

Universalité
Les plateaux MasterFlow peuvent être montés sur une large gamme de moissonneuses grâce à des cadres de montage, raccords hydrauliques et démultiplications adaptés. Le réglage d'inclinaison et du cadre permet d'obtenir l'angle de travail optimal pour chaque machine.

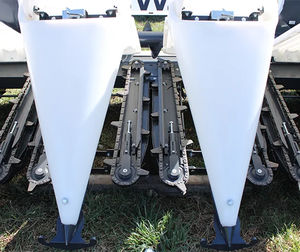

Diviseurs de culture
Les recouvrements de rang et diviseurs sont en plastique léger et flexible pour réduire les pertes de récolte et la masse de la machine ; largeurs de diviseurs sélectionnables pour 70 ou 75 cm.

Spirales latérales
Les spirales latérales coniques standard assurent la prise en charge du maïs couché : simples, légères et conçues pour de bonnes performances sur cultures endommagées.

Transmission d'entraînement
Châssis rigide : entraînement externe via boîtes angulaires en fonte et arbres de prise de force. Châssis pliant : transmission interne par chaîne et accouplements trapézoïdaux centraux ; engagement depuis la cabine. Un embrayage à friction central protège la transmission contre les blocages brutaux et permet des vitesses de travail supérieures.

Tendeurs de chaîne actifs
Les chaînes sont tendues automatiquement par des ressorts internes pour un fonctionnement correct ; le retrait et le remplacement des chaînes sont facilités par un déverrouillage par une seule vis.

Spécifications techniques

• Nom du modèle : MasterFlow
• Modèles/variantes disponibles : 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
• Longueur totale du rotor : 680 mm
• Vitesse d'entrée de boîte : 620 tr/min
• Vitesse maximale de travail : jusqu'à 12 km/h
• Vitesse du roto-cut : 25 m/s (au sommet de la lame)
• Endurcissement des lames : carbure de tungstène, 60 HRC
• Nombre de lames : 2 ou 3
• Largeurs de travail : 4 à 12 rangs (châssis rigide), 6 à 12 rangs (châssis pliant)
• Écartement entre rangs : 75 cm (options 70 ou 75 cm)
• Plage de poids par modèle : 1600–3000 kg
• Compatibilité puissance moissonneuse : 120–350 (selon variante)
• Réglage de l'écartement : système central hydraulique ou électrique ; calibration manuelle possible
• Construction des boîtes : carters en fonte ; boîtes coniques en bain d'huile avec engrenages en acier (50 HRC)
• Durée de vie des éléments : jusqu'à 200 ha par rang ; lames réversibles
• Protection d'entraînement : embrayage à friction central
• Intervalle de service : 12 h
