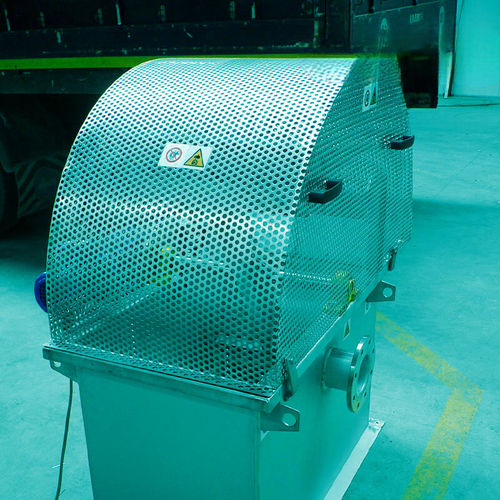

Dégrilleur primaire GCM

mécanique

CATÉGORIE EAUX USÉES
TYPOLOGIE TAMIS

QUAND L'UTILISER
Le tamis courbe GCM à nettoyage mécanique est conçu pour les petites et moyennes stations d'épuration comportant des canaux peu profonds. Il répond aux besoins de criblage courants sur ce type d'installation en retenant les matériaux grossiers.

CONSTRUCTION
L'appareil est composé d'un écran filtrant à barres incurvées associé à une paire de peignes fixés aux extrémités d'un bras rotatif. L'entraînement est assuré par un motoréducteur monté directement sur le bras. Le nettoyage des peignes est commandé par un dispositif à double came, garantissant un nettoyage efficace et une grande longévité. Les matériaux tamisés sont soit collectés dans un bac fixe positionné immédiatement en aval du tamis, soit évacués par tapis convoyeur.

FONCTIONNEMENT
En version standard, le tamis GCM est installé dans un canal en béton traversé par l'eau à cribler. Les solides ayant un diamètre égal ou supérieur à l'ouverture du tamis (déterminée par l'espacement des barres) sont retenus sur l'écran incurvé. Lorsque l'accumulation provoque une perte de charge entre l'amont et l'aval, un capteur de niveau différentiel déclenche la rotation du bras : les deux peignes nettoient l'écran pendant le mouvement. Une fois le bras en position horizontale, le peigne qui vient de nettoyer la surface filtrante est lui-même décalé par le dispositif de nettoyage et les matières collectées sont déversées dans le bac prévu à cet effet.

AVANTAGES

• Simplicité de conception
• Faible investissement initial
• Construction robuste
• Durabilité et maintenance réduite

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Type : tamis à criblage courbe avec nettoyage mécanique par peignes
• Application : petites et moyennes stations d'épuration ; adapté aux canaux peu profonds
• Élément filtrant : barres incurvées (ouvertures déterminées par l'espacement des barres)
• Système de nettoyage : paire de peignes fixés aux extrémités d'un bras rotatif ; nettoyage des peignes assuré par un nettoyeur à double came
• Entraînement : motoréducteur monté directement sur le bras rotatif
• Commande : capteur de niveau différentiel déclenche la rotation du bras en cas de perte de charge
• Gestion des matériaux tamisés : bac fixe en aval ou évacuation par tapis convoyeur
• Installation : version standard installée dans un canal en béton
