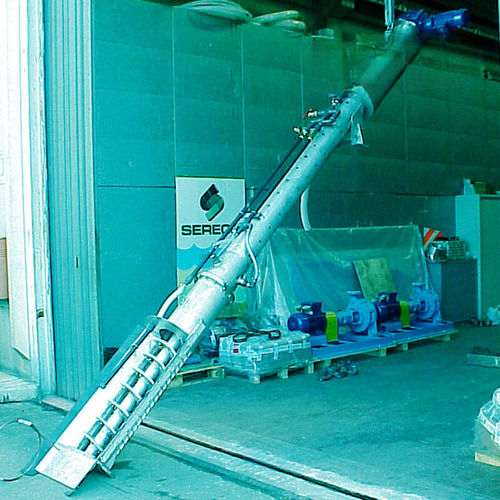

Dégrilleur à vis FC

à barreauxmécanique

Catégorie / Typologie
Catégorie : Eaux usées
Typologie : Cribles

Quand l'utiliser
Le filtre à vis FC convient au micro-tamisage des eaux usées d'origine domestique et industrielle ainsi qu'à la filtration de boues et surnageants dans les stations de traitement.

Construction
Les composants principaux sont une vis multifonction et un écran filtrant semi-cylindrique. L'écran standard est un demi-cylindre composé de barres à fil en V longitudinales ; l'entraxe des barres détermine l'ouverture de filtration. Sur demande, les barres peuvent être remplacées par une tôle perforée dont le diamètre des trous définit l'ouverture. La vis multifonction est clavée sur un motoréducteur ; ses fonctions sont obtenues par des diamètres décroissants et une variation de pas et d'épaisseur selon la zone et l'opération à réaliser.

Fonctionnement
En version standard, l'appareil est installé dans un canal en béton où l'eau traverse l'écran qui retient les solides d'un diamètre égal ou supérieur à l'ouverture choisie. Lorsque l'accumulation crée une différence de niveau amont/aval, un capteur de niveau différentiel commande la rotation de la vis. La zone inférieure de la vis a un diamètre similaire à l'écran afin qu'une brosse montée sur le profil externe de la vis nettoie en continu l'écran. La zone moyenne, de diamètre réduit, transporte et draine le matériau tamisé. La zone supérieure, au pas de vis progressivement plus petit et à l'épaisseur accrue, compacte le matériau. Après drainage et compactage, le matériau atteint environ 50% de matière sèche en poids. Le châssis entièrement fermé réduit les émissions d'odeurs. Le FC est fourni de série avec un système de lavage par buses et eau sous pression pour l'écran et le matériau tamisé.

Points forts

• Tamisage, relevage, compactage et lavage du matériau tamisé dans une seule machine
• Débits spécifiques élevés
• Machine entièrement fermée pour réduire les émissions d'odeurs
• Conception durable et fiable

Caractéristiques techniques

• Vis multifonction clavée sur motoréducteur avec diamètres, pas et épaisseurs variables pour nettoyage, transport, drainage et compactage
• Écran semi-cylindrique standard en fil en V ; ouverture de filtration déterminée par l'entraxe des barres
• Option tôle perforée avec ouverture déterminée par le diamètre des trous
• Conçu pour installation en canal en béton ; l'écran retient les solides ≥ ouverture choisie
• Capteur de niveau différentiel commande la rotation
• Brosse sur le profil de la vis pour nettoyage continu
• Trois zones fonctionnelles de la vis : inférieure (nettoyage), moyenne (transport/drainage), supérieure (compactage/déshydratation)
• Compactage et déshydratation du matériau tamisé ≈50% de matière sèche en poids
• Système de lavage de série avec buses et eau sous pression
• Châssis entièrement fermé pour réduire les émissions d'odeurs
