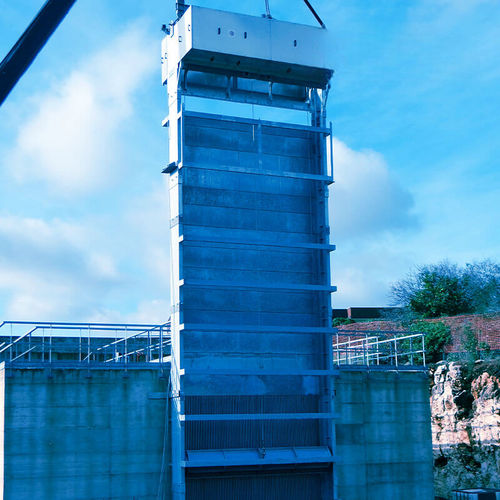

Dégrilleur à tambour GGPSC

primairevertical

Catégorie PRISE D'EAU
Typologie ÉCRANS

Quand l'utiliser L'écran sub-vertical à câble GGPSC est conçu pour le macratraitement dans les grandes installations de prise d'eau, les stations d'épuration ou les usines industrielles ; il est optimisé pour des canaux larges ou profonds. Il convient lorsque l'élimination continue et automatique des matériaux grossiers est nécessaire en amont des procédés.

Comment il est fabriqué

• Châssis robuste en tôles pressées pliées
• Ensemble de barres constituant le tamis, fixé au canal par des traverses de support
• Godet pendule en acier avec peigne glissant sur des guides par roues
• Système de manutention du godet composé de trois câbles en acier, d'un tambour et de supports
• Réducteur pendulaire (motoréducteur) couplé sur l'arbre du tambour pour le mouvement du godet
• Actionneur électrique pour la rotation du godet via le troisième câble
• Système de nettoyage et de décharge du godet installé en partie supérieure de la machine

Fonctionnement Le matériau déposé sur les barres est relevé par le godet lors de sa montée. À une distance prédéfinie du sommet, le godet est orienté et vidé grâce à l'action de l'actionneur et à sa géométrie, permettant la décharge des matériaux tamisés. Après une pause temporisée, le godet redescend en s'écartant des barres grâce au système d'entraînement et de guidage, puis reprend la montée en se rapprochant progressivement de l'écran pour le cycle suivant. La protection contre les surcharges est assurée par des dispositifs dynamométriques standard ou, en option, par des limiteurs d'absorption électroniques. La simplicité du concept, le nettoyage entièrement automatique et l'absence de pièces mécaniques immergées garantissent une fiabilité élevée sur le long terme.

Points forts

• Aucune pièce mécanique mobile en immersion
• Installation possible dans des canaux profonds et larges
• Encombrement réduit au regard de la capacité
• Capacité de relever des matériaux volumineux
• Construction robuste
• Nettoyage automatique et grande fiabilité opérationnelle

Caractéristiques / spécifications techniques

• Modèle : GGPSC
• Châssis : tôles pressées pliées
• Écran : ensemble de barres fixé par traverses de support
• Type de godet : godet pendule en acier avec peigne glissant sur guides par roues
• Manutention du godet : trois câbles acier, tambour et supports
• Entraînement : motoréducteur pendulaire sur arbre de tambour; actionneur électrique pour la rotation du godet
• Nettoyage : système de nettoyage du godet installé en partie haute pour la décharge des matériaux tamisés
• Protection : dispositifs dynamométriques standard, limiteurs d'absorption électroniques en option
• Avantages de conception : pas de pièces mécaniques immergées, adapté aux canaux profonds/grands, encombrement réduit, capable de lever des matériaux volumineux
