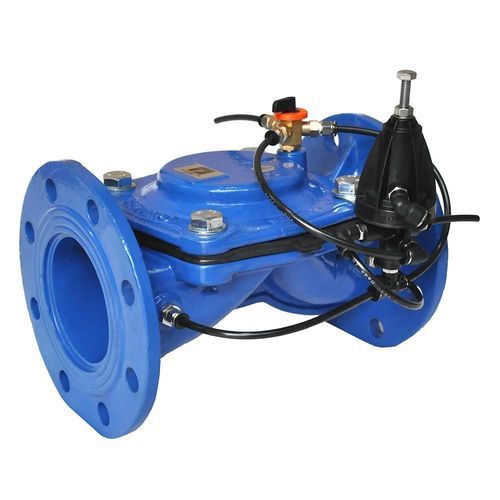

Vanne pour l'irrigation IM-RP3PP

hydrauliquemanuelleen nylon

La vanne de réduction de pression IM-RP3PP est conçue pour abaisser automatiquement la pression d’entrée à une valeur de sortie inférieure et constante, assurant un contrôle précis de la pression à l’aval malgré les variations de pression ou de débit à l’amont. Elle est pilotée par un pilote hydraulique 3 voies et permet une commande manuelle pour ouverture/fermeture totale.

Spécifications techniques :

• Type de vanne : Hydraulique, 3 voies
• Pilote : Mod. RP3PP
• Plage de réglage de la pression :
  • Ressort gris : 0,2÷1,5 bar
  • Ressort blanc : 0,6÷3,0 bar
  • Ressort rouge (standard) : 1,0÷5,5 bar
  • Ressort noir : 2,0÷9,0 bar
• Matériaux :
  • Corps du pilote : Nylon renforcé
  • Couvercle : Nylon renforcé
  • Commande manuelle CM4V : Laiton, avec bille en inox et siège en Téflon
• Connexions :
  • Corps commande manuelle : Ø1/4” M BSP
  • Ouvert/Fermé/Auto : Ø1/8” F BSP
• Indice de protection : IP66 (solénoïde)

Principe de fonctionnement :
La vanne est commandée par un pilote hydraulique 3 voies (Mod. RP3PP) qui module l’ouverture de la membrane de la vanne principale pour maintenir la pression à l’aval souhaitée en remplissant ou en vidant la chambre de commande. Lorsque la pression d’entrée est inférieure ou égale à la pression réglée, la vanne s’ouvre complètement afin de minimiser les pertes de charge. Une commande manuelle 3 voies (CM4V) permet une ouverture ou fermeture totale indépendante du pilote.

Caractéristiques / Spécifications techniques :

• Modèle : IM-RP3PP
• Type : vanne de réduction de pression hydraulique 3 voies avec pilote RP3PP
• Plage d’ajustement (ex. ressort rouge standard) : 1,0÷5,5 bar
• Matériaux principaux : Nylon renforcé (corps pilote et couvercle) ; commande manuelle en laiton avec composants inox et Téflon
• Connexions de commande : Ø1/4” M BSP ; commande Ouvert/Fermé/Auto : Ø1/8” F BSP
• Indice de protection solénoïde : IP66
