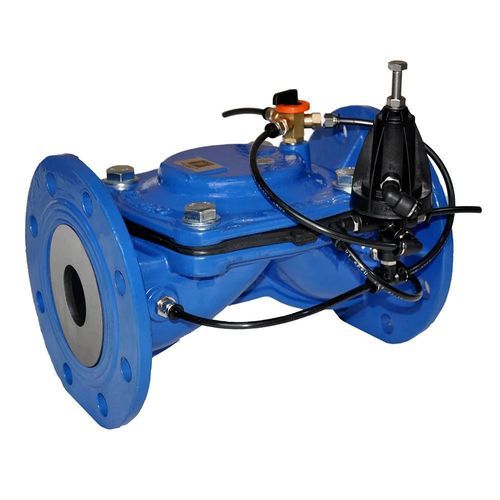

Vanne de contrôle IM-QP3B

de régulationpour l'irrigationhydraulique

La vanne de régulation de débit IM-QP3B est une vanne automatique conçue pour limiter la débit à une valeur maximale préréglée, assurant un contrôle précis du débit d'eau afin d'éviter le dépassement des limites définies dans les systèmes d'irrigation et les réseaux d'eau.

Principe de fonctionnement :
La vanne est pilotée par un pilote différentiel hydraulique 3 voies (Mod. QP3B) qui ajuste l'ouverture de la membrane en fonction du débit instantané. Le pilote remplit ou décharge la chambre de la vanne selon la pression différentielle générée par l'eau passant à travers un orifice calibré. Le diamètre de l'orifice détermine le débit maximal à limiter, tandis que le pilote permet un réglage fin. Lorsque la demande de débit dépasse la limite réglée, le pilote provoque la fermeture partielle de la vanne pour rétablir le débit prédéfini ; lorsque la demande est inférieure à la limite, la vanne s'ouvre complètement.

Caractéristiques / Spécifications techniques :

• Modèle Pilote : QP3B
• Pression nominale (PN) : PN16
• Plage de régulation du débit :
  • Ressort : 2,0 ÷ 15,0 m.c.a.
• Matériaux :
  • Corps pilote : Laiton
  • Capot : Laiton
  • Raccords : Téflon
  • Bille : Acier inoxydable
• Connexions :
  • Corps : 5 x Ø1/8" F
  • Commande manuelle : Ø1/4" M BSP (corps), Ø1/8" F BSP (Ouvert/Fermé/Auto)
