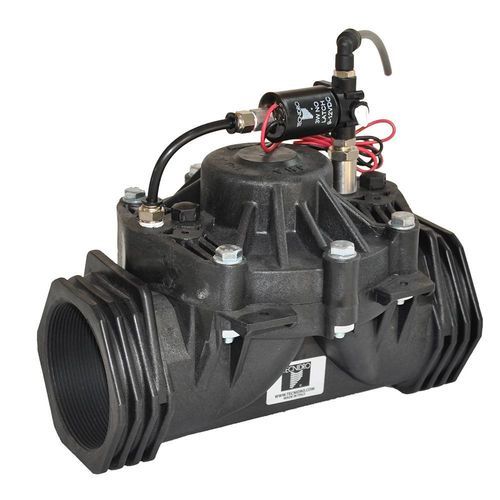

Électrovanne d'irrigation IN/IP-EL

3 voies

La vanne électrohydraulique IN/IP-EL est une vanne d'interception automatique conçue pour ouvrir et fermer un débit hydraulique à l'aide d'un solénoïde électrohydraulique. Elle convient aux applications de contrôle automatique des débits, comme les systèmes d'irrigation et les circuits hydrauliques complexes.

Principe de fonctionnement :
La vanne est actionnée par un solénoïde 3 voies qui commande l'ouverture et la fermeture en fonction de la tension appliquée. En configuration Normalement Ouvert (N.O.), le solénoïde maintient la vanne fermée lorsqu'il n'est pas alimenté et l'ouvre lorsqu'il est sous tension. En configuration Normalement Fermé (N.C.), la vanne reste ouverte sans alimentation et se ferme lorsque le solénoïde est alimenté. Les versions bistables permettent l'ouverture et la fermeture par impulsions de tension, en maintenant la position jusqu'à une nouvelle impulsion. En cas de défaillance électrique, la vanne peut être ouverte manuellement via une poignée intégrée (non disponible sur la version bistable EL-BI).

Caractéristiques / Spécifications techniques :

• Type de solénoïde : 3 voies
• Configuration standard : Normalement Ouvert (N.O.) ou Normalement Fermé (N.C.)
• Matériaux :
  • Corps du solénoïde : Nylon renforcé (version EL-BA)
• Raccords : Ø1/8″ F BSP
• Pression nominale : 10 bar
• Tension de service :
  • Version standard : 24V AC, 50-60 Hz
  • Version bistable (EL-BI) : 9-12V DC
  • Version bistable (EL-BA) : 6-24V DC
• Indice de protection :
  • Solénoïde EL : IP66
  • Solénoïde EL-BA : IP66
• Orifice (solénoïde EL-BA) : 2 mm (adapté pour eaux non filtrées)
• Commande manuelle : Poignée intégrée pour ouverture manuelle (non disponible sur EL-BI)
