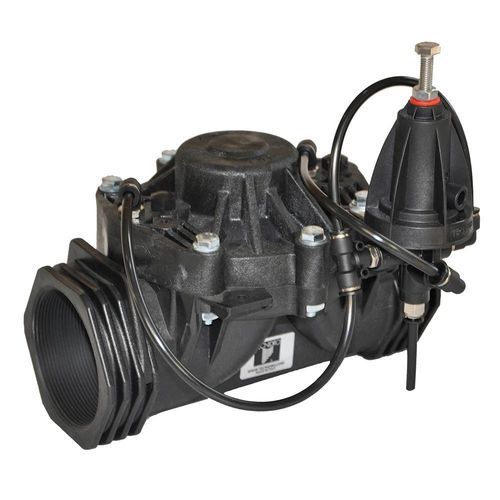

Vanne de régulation IN/IP-SP3PP

hydrauliqueen acier inoxydableen laiton

Présentation produit : La soupape de maintien de pression IN/IP-SP3PP est une vanne de régulation automatique conçue pour maintenir la pression en amont à une valeur minimale prédéfinie. Elle convient aux applications nécessitant un contrôle précis de la pression amont et l'équilibrage des variations de débit.

Principe de fonctionnement : La vanne est commandée par un pilote hydraulique 3 voies (Mod. SP3PP) qui régule l'ouverture de la membrane en fonction de la pression amont. Le pilote remplit ou décharge la chambre de commande de la vanne pour maintenir la pression minimale réglée en amont, en équilibrant les variations de débit ou de pression. Lorsque la pression amont est égale ou inférieure à la pression réglée, la vanne se ferme complètement. Si la pression amont dépasse la valeur minimale, la vanne s'ouvre totalement.

Caractéristiques / spécifications techniques :

• Modèle pilote : SP3PP
• Plage de réglage de la pression :
  • Ressort gris : 0,2 ÷ 1,5 bar
  • Ressort blanc : 0,6 ÷ 3,0 bar
  • Ressort rouge (standard) : 1,0 ÷ 5,5 bar
  • Ressort noir : 2,0 ÷ 9,0 bar
• Matériaux :
  • Corps du pilote : Nylon renforcé
  • Capot : Nylon renforcé
  • Commande manuelle CM4V : Corps en laiton, bille en acier inoxydable, siège en Téflon
• Raccords :
  • Commande manuelle : Ø1/4” M BSP
  • Ouvert/Fermé/Auto : Ø1/8” F BSP
• Classe de pression : PN10
