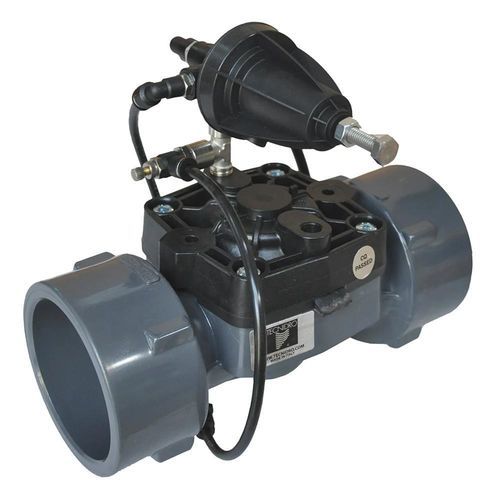

Soupape de sécurité IN/IP-SR

hydrauliqueen nylon

La soupape de décharge rapide IN/IP-SR est une vanne de sécurité automatique conçue pour évacuer rapidement la surpression dans un réseau hydraulique, protégeant l'installation contre les pics de pression et les surcharges.

Principe de fonctionnement :
La vanne IN/IP-SR est installée en dérivation pour évacuer rapidement la surpression vers l'extérieur. Le pilote de décharge rapide 2 voies (Mod. SR-P) détecte l'augmentation de pression et ouvre la vanne pour évacuer le pic de pression. Une fois que la pression retombe en dessous de la valeur réglée, le pilote referme lentement la vanne pour éviter les coups de bélier.

Le pilote maintient la chambre de la vanne fermée jusqu'à ce que la pression en amont dépasse la valeur réglée. Lorsque la pression dépasse cette limite, la vanne s'ouvre complètement pour évacuer l'excès de pression.

Caractéristiques / spécifications techniques :

• Modèle du pilote : SR-P
• Plage de réglage de pression :
  • Ressort rouge : 1,0 ÷ 5,5 bar
  • Ressort noir (standard) : 2,0 ÷ 9,0 bar
• Matériaux :
  • Partie inférieure du corps du pilote : Nylon renforcé
  • Capot : Nylon renforcé
• Classe de pression : PN10
