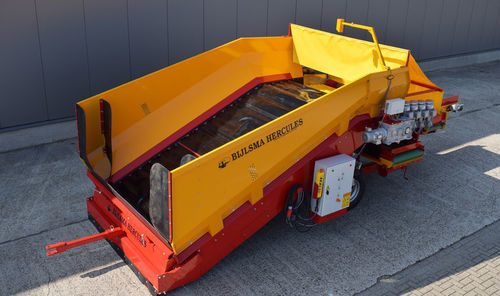

Tramoggia di ricevimento per cipolle BSB 4124

mobile

Design funzionale e funzionamento
La struttura a ribaltamento del pavimento mobile assicura una transizione dosata tra la vasca di ricezione e il pulitore del prodotto. Il pavimento mobile è composto da due catene di rulli molto pesanti con portatori trasversali; un tessuto in poliestere-nylon montato sulle stecche favorisce il convogliamento. Il pavimento è azionato da un motore elettrico montato direttamente sul riduttore per una trasmissione di potenza efficiente. La velocità del pavimento è regolabile tramite inverter. È disponibile un'opzione di regolazione automatica della capacità, composta da un sensore ultrasonico di spessore strato collegato a un PLC.

Dotazione standard

• Telaio solido con punti di montaggio per un pulitore prodotto.
• Riduttori con azionamento diretto.
• Raffreddamento motore separato per garantire il corretto raffreddamento a tutte le velocità e condizioni.
• Pavimento mobile con traverse larghe 2.000 mm rivestite in tessuto poliestere-nylon; traverse montate su catene pesanti da 4 pollici su entrambi i lati.
• Piastrine di usura in acciaio inossidabile sotto le guarnizioni laterali per ottimizzare la durata del pavimento mobile.
• Pannello frontale regolabile in altezza per un ingresso flessibile delle colture.
• Doppia tenuta con alette in gomma per prevenire fuoriuscite all'ingresso.
• Griglie di controllo nei pannelli laterali per osservare il livello del prodotto.
• Telecomando con accensione/spegnimento, arresto di emergenza e manopola per la regolazione della velocità del pavimento.
• Grandi pneumatici per il trasporto della vasca nel piazzale.
• Sistema BLC Line Module.

Opzioni

• Controllo automatico della capacità (ACR).
• Lubrificazione automatica delle catene.
• Alettone di tenuta in gomma frontale verso il pavimento.
• Luce di accesso: 2 luci LED (4 LED ciascuna) che rimangono accese quando la vasca è attiva.
• Variante luce di accesso: le luci si spengono quando il rimorchio ribaltabile è correttamente posizionato nella vasca.
• Dosatore DH per cipolle.
• Controllo a frequenza sul dosatore DH per cipolle.
• Copertura frontale regolabile con tessuto e dispositivo di serraggio a cavo con molla.
• Copertura frontale a 3 pannelli.
• Nastro trasversale (AFB 330-70) montato direttamente dietro la vasca di ricezione.
• Convogliatore di trasferimento TKB, lunghezza 1.300 mm, incluso inverter.

Tabella dati prodotto
Modello | BSB 4120 | BSB 4124
Larghezza di ingresso | 3.100 mm | 3.100 mm
Altezza di ingresso | 750 - 910 mm | 750 - 910 mm
Lunghezza del pavimento | 4.100 mm | 4.100 mm
Larghezza del pavimento | 2.000 mm | 2.400 mm
Velocità del pavimento | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volume | 12,6 m³ | 13,4 m³
Portata | 60 tonnellate/ora | 60 tonnellate/ora
Trasmissione | 2,2 kW | 2,2 kW
Lunghezza (senza pulitore) | 6.350 mm | 6.350 mm
Larghezza | 3.180 mm | 3.310 mm
Altezza (senza staffa per ACR) | 2.800 mm | 2.800 mm

Specifiche tecniche

• Modello: BSB 4120 e BSB 4124 (serie BSB)
• Larghezza ingresso: BSB 4120 = 3.100 mm; BSB 4124 = 3.100 mm
• Altezza ingresso: BSB 4120 = 750 - 910 mm; BSB 4124 = 750 - 910 mm
• Lunghezza del pavimento: 4.100 mm (entrambi)
• Larghezza del pavimento: BSB 4120 = 2.000 mm; BSB 4124 = 2.400 mm
• Velocità del pavimento: 0,13 - 5,23 m/min. (entrambi)
• Volume: BSB 4120 = 12,6 m³; BSB 4124 = 13,4 m³
• Portata: 60 tonnellate/ora (entrambi)
• Potenza di azionamento: 2,2 kW (entrambi)
• Lunghezza (senza pulitore): 6.350 mm (entrambi)
• Larghezza: BSB 4120 = 3.180 mm; BSB 4124 = 3.310 mm
• Altezza (senza staffa per ACR): 2.800 mm (entrambi)
• Pavimento mobile: due catene a rulli pesanti con portatori trasversali e tessuto polyester-nylon sulle stecche
• Azionamento: motore elettrico montato direttamente sul riduttore; velocità regolabile tramite inverter; regolazione automatica della capacità opzionale con sensore ultrasonico e PLC
• Caratteristiche costruttive: piastre d'usura in acciaio inossidabile sotto le guarnizioni laterali; doppia aletta in gomma all'ingresso; griglie di controllo nei pannelli laterali; pannello frontale regolabile in altezza
• Mobilità: grandi pneumatici per il trasporto
