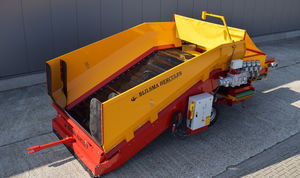

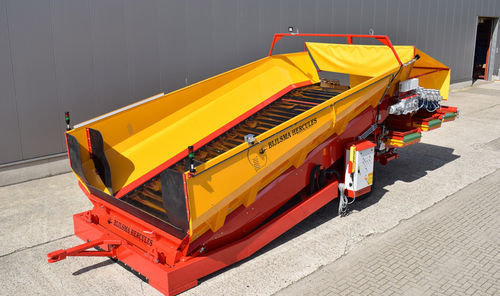

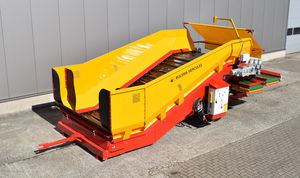

Tramoggia di ricevimento di scarico BSB 6124 XL

mobile

Panoramica
I modelli BSB 6120 XL e BSB 6124 XL sono tramogge di ricezione con piano mobile progettate per la movimentazione di prodotti agricoli sfusi. La costruzione a buckling sul lato di scarico garantisce una transizione dosata tra la tramoggia e un pulitore prodotto a valle. Il piano mobile è azionato su entrambi i lati da due catene a rulli pesanti con battute trasversali; una tela in poliestere-nylon montata con lunghezza in eccesso sulle battute crea un effetto di trascinamento del prodotto.

Dotazione standard

• Telaio portante pesante con predisposizione standard per il montaggio del pulitore.
• Doppia trasmissione all'albero delle catene del piano di scarico; i riduttori sono a trasmissione diretta con raffreddamento motore separato.
• Piano mobile composto da profili tubolari lunghi 6100 mm rivestiti in tela poliestere-nylon, disponibile nelle larghezze 2000 mm o 2400 mm a seconda del modello.
• Sezioni cave montate su entrambi i lati su una robusta catena inferiore da 4 pollici.
• Tappeto di pavimento con piastre d'usura in acciaio inox sotto le guarnizioni laterali per ottimizzare la durata.
• Supporto centrale per le battute.
• Pannello frontale regolabile in altezza per un immissione del prodotto flessibile.
• Doppia tenuta con alette in gomma per ridurre le fuoriuscite durante l'immissione.
• Griglie di ispezione nei pannelli laterali per monitorare il livello del prodotto.
• Telecomando con pulsante on/off, arresto di emergenza e manopola di regolazione della velocità con scala.
• Ruote grandi per facilitare il trasporto della tramoggia di ricezione.
• Compatibilità con il BLC Line Module System.

Opzioni

• Controllo automatico della capacità (ACR).
• Lubrificazione automatica delle catene.
• Alettone di tenuta in gomma anteriore verso il piano.
• Illuminazione d'accesso: 2 unità LED (4 LED ciascuna) che restano accese quando la tramoggia è alimentata.
• Illuminazione d'accesso con spegnimento automatico quando il rimorchio ribaltabile è correttamente posizionato nella cisterna.
• Bobina dosatrice DH.
• Controllo a frequenza per la bobina dosatrice DH.
• Tenuta di avanzamento regolabile con tela e cavo con regolazione a molla.
• Tenuta di avanzamento con 3 paratie.
• Convogliatore di scarico trasversale (AFB 330-70) montato direttamente dietro la tramoggia di ricezione.
• Nastro di trasferimento TKB, 1300 mm di lunghezza, incluso convertitore di frequenza.

Dati tecnici
Modello: BSB 6120 XL | BSB 6124 XL
Larghezza di ingresso: 3100 mm | 3500 mm
Altezza di ingresso: 750 - 910 mm | 750 - 910 mm
Lunghezza del piano: 6100 mm | 6100 mm
Larghezza del piano: 2000 mm | 2400 mm
Velocità del piano: 0.13 - 5.23 m/min | 0.13 - 5.23 m/min
Volume: 18.2 m³ | 20.9 m³
Portata: 80 ton/ora | 90 ton/ora
Azionamento: 2 x 2.2 kW | 2 x 2.2 kW
Lunghezza (senza pulitore prodotto): 8650 mm | 8650 mm
Larghezza: 3180 mm | 3580 mm
Altezza (senza staffa per ACR): 3000 mm | 3000 mm

Caratteristiche / specifiche tecniche

• Serie: tramogge di ricezione BSB XL (modelli BSB 6120 XL e BSB 6124 XL).
• Piano mobile ad alta capacità con catene a rulli pesanti e battute trasversali; tela poliestere-nylon montata con lunghezza in eccesso per effetto di trascinamento.
• Larghezze del piano: 2000 mm (BSB 6120 XL) e 2400 mm (BSB 6124 XL); lunghezza del piano 6100 mm.
• Altezza di ingresso regolabile 750 - 910 mm e velocità del piano regolabile 0.13 - 5.23 m/min.
• Portate: 80 t/h (BSB 6120 XL) e 90 t/h (BSB 6124 XL); volumi 18.2 m³ e 20.9 m³ rispettivamente.
• Doppia trasmissione con motori 2 x 2.2 kW, riduttori a trasmissione diretta e raffreddamento motore separato.
• Telaio pesante e compatibilità BLC Line Module System; possibilità di montare il pulitore prodotto.
• Tappeto del piano ottimizzato con piastre d'usura in acciaio inox, supporto centrale delle battute e doppia tenuta in gomma per limitare le perdite.
• Telecomando, griglie di ispezione e ruote di trasporto inclusi di serie.
• Opzioni disponibili: ACR, lubrificazione automatica delle catene, bobina dosatrice con controllo in frequenza, convogliatore trasversale e nastro di trasferimento con convertitore di frequenza.
