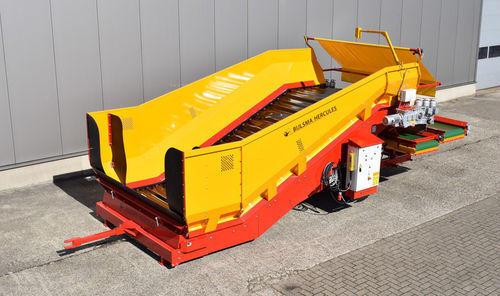

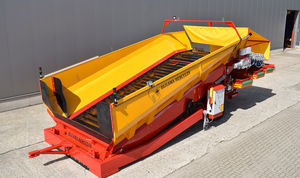

Tramoggia di ricevimento di scarico BSB 5124 HS

mobile

Dettagli particolarmente pratici
La costruzione a piegatura sul lato di scarico del piano mobile garantisce una transizione dosata tra la vasca di ricezione e il pulitore del prodotto. Il piano mobile è composto da due catene a rulli molto robuste con tacche trasversali montate tra di esse. Poiché la tela in poliestere-nylon è montata con lunghezza in eccesso sulle tacche, si crea un favorevole effetto di presa. Inoltre, le vasche di ricezione sono dotate di una sezione orizzontale di 1.000 mm. Ciò aumenta il volume e consente una ricezione senza problemi da ribaltabili o camion il cui punto di rotazione del cassone non è completamente posteriore.

Dotazione di serie

• Telaio di base pesante con opzione standard per il montaggio del pulitore.
• Doppia trasmissione all'albero motore delle catene del piano di scarico per il modello BSB 5124. I riduttori sono equipaggiati con trasmissione diretta e raffreddamento motore separato.
• Il piano mobile è costituito da profili tubolari larghi 2.000 mm o 2.400 mm, rivestiti con tela in poliestere-nylon.
• Le sezioni cave sono montate su entrambi i lati su una robusta catena inferiore pesante da 4 pollici.
• Tappetino del piano con piastre d'usura in acciaio inox sotto le guarnizioni laterali per ottimizzare la durata.
• Pannello anteriore regolabile in altezza per un inserimento flessibile del raccolto.
• Doppia tenuta con alette in gomma per prevenire fuoriuscite durante l'immissione.
• Griglie di controllo nei pannelli laterali per osservare il livello del prodotto.
• Telecomando con pulsante on/off, arresto di emergenza e manopola graduata per impostare la velocità del piano di scarico.
• Ruote grandi per facilitare il trasporto della vasca di ricezione.
• Sistema a moduli BLC Line Module System.

Opzioni

• Regolazione automatica della capacità (ACR).
• Lubrificazione automatica delle catene.
• Copertura in gomma sul lato frontale della vasca fino al livello del piano.
• Luce di ingresso: 2 unità LED con 4 LED, luce accesa continuamente quando la vasca è attivata.
• Unità di dosaggio DH.
• Inverter sulla unità di dosaggio DH.
• Copertura frontale regolabile con dispositivo di serraggio del cavo, molla e telo.
• Pannelli per chiudere la parte frontale della canaletta di ingresso (tre pannelli).
• Sportelli nei pannelli laterali della vasca (L + R) operati manualmente.
• Sponda laterale idraulica ribaltabile, fino a 3 m dall'ingresso.
• Trasportatore trasversale (AFB 330-70), montato direttamente dietro la vasca di ricezione.
• Trasportatore di acquisizione TKB, lunghezza 1.300 mm, quadro di comando della vasca incluso.

Dati tecnici (tabella)
Modello | BSB 5120 | BSB 5124
Larghezza ingresso | 3.100 mm | 3.100 mm
Altezza ingresso | 750 - 910 mm | 750 - 910 mm
Lunghezza piano | 5.100 mm | 5.100 mm
Larghezza piano | 2.000 mm | 2.400 mm
Velocità piano | 0,13 - 5,23 m/min. | 0,13 - 5,23 m/min.
Volume | 16,5 m³ | 17,6 m³
Portata | 70 ton/ora | 80 ton/ora
Potenza | 2,2 kW | 2 x 2,2 kW
Lunghezza (senza pulitore) | 7.350 mm | 7.350 mm
Larghezza | 3.180 mm | 3.310 mm
Altezza (senza staffa per ACR) | 2.800 mm | 2.800 mm

Specifiche tecniche

• Modelli: BSB 5120 HS e BSB 5124 HS
• Larghezza ingresso: 3.100 mm
• Altezza ingresso: 750 - 910 mm
• Lunghezza piano: 5.100 mm
• Larghezza piano: 2.000 mm (BSB 5120) / 2.400 mm (BSB 5124)
• Velocità piano: 0,13 - 5,23 m/min.
• Volume: 16,5 m³ (BSB 5120) / 17,6 m³ (BSB 5124)
• Portata: 70 t/h (BSB 5120) / 80 t/h (BSB 5124)
• Potenza: 2,2 kW (BSB 5120) / 2 x 2,2 kW (BSB 5124)
• Lunghezza senza pulitore: 7.350 mm
• Larghezza complessiva: 3.180 mm (BSB 5120) / 3.310 mm (BSB 5124)
• Altezza complessiva (senza staffa per ACR): 2.800 mm
