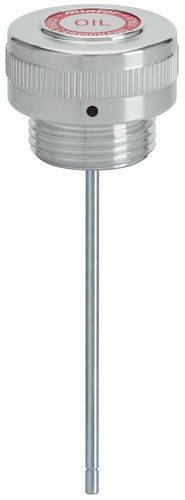

Tappo sfiato TCLS/Z

di riempimento

Descrizione
Tappo di carico livello e sfiato.

Tappo filettato in lega di alluminio, non trattato, con testa tonda zigrinata per bloccaggio manuale. Foro per l'uscita delle pressioni interne con diametro da 2 a 3,5 mm (sfiato libero). Asta incorporata. Opzioni su richiesta: tacche minimo e massimo o lunghezze diverse. Per applicazioni che richiedono una tenuta più spinta si consiglia il tipo LSF.

Disponibile su richiesta con trattamento di anodizzazione.

Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | h | f | l | g | d | PESO (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |

Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | h | f | l | g | d | PESO (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |

Caratteristiche / Specifiche tecniche

• Denominazione: tappo di carico livello e sfiato
• Materiale: lega di alluminio
• Finitura: non trattato (anodizzazione disponibile su richiesta)
• Testa: tonda zigrinata per bloccaggio manuale
• Foro di sfiato: diametro 2–3,5 mm (sfiato libero)
• Asta: incorporata; opzioni su richiesta (tacche minimo/massimo, lunghezze diverse)
• Versione per tenute più severe: tipo LSF
• Filettature disponibili: GAS ISO 228 e metrico MB (vedere le tabelle tecniche per codici e dimensioni)
