Tappo sfiato LSFdi riempimento
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
- Applicazioni
- di riempimento
Descrizione
Prodotto

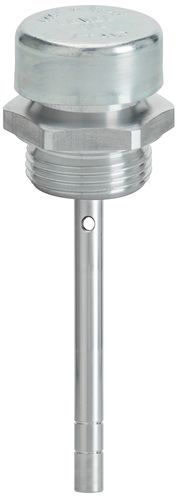

Tappo di sfiato e indicatore di livello per cambi e gruppi ingranaggi industriali. Corpo in lega di alluminio, coperchio in acciaio zincato e valvola interna tarata 0,05–0,10 bar per lo sfiato intermittente della pressione. Consigliato per cambi di velocità ad alto numero di giri. Anodizzazione disponibile su richiesta.
Descrizione
Tappo di sfiato e indicatore di livello in lega di alluminio (non trattata) con coperchio in acciaio zincato. La valvola interna è studiata e tarata per aprirsi a intervalli tra 0,05 e 0,10 bar per evacuare la pressione interna generata dalla turbolenza dei fluidi. Particolarmente indicato per applicazioni su cambi di velocità ad elevato numero di giri.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | l | g | e | PESO (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | l | g | e | PESO (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |
Caratteristiche / specifiche tecniche
Tappo di sfiato e indicatore di livello per cambi e gruppi ingranaggi industriali. Corpo in lega di alluminio, coperchio in acciaio zincato e valvola interna tarata 0,05–0,10 bar per lo sfiato intermittente della pressione. Consigliato per cambi di velocità ad alto numero di giri. Anodizzazione disponibile su richiesta.
Descrizione
Tappo di sfiato e indicatore di livello in lega di alluminio (non trattata) con coperchio in acciaio zincato. La valvola interna è studiata e tarata per aprirsi a intervalli tra 0,05 e 0,10 bar per evacuare la pressione interna generata dalla turbolenza dei fluidi. Particolarmente indicato per applicazioni su cambi di velocità ad elevato numero di giri.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | d | h | f | l | g | e | PESO (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | d | h | f | l | g | e | PESO (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |
Caratteristiche / specifiche tecniche
- Materiale: lega di alluminio (corpo).
- Coperchio: acciaio zincato.
- Valvola interna tarata da 0,05 a 0,10 bar che si apre a intervalli per sfiatare la pressione interna causata dalla turbolenza del fluido.
- Applicazione consigliata: cambi di velocità ad elevato numero di giri.
- Finitura disponibile: anodizzazione su richiesta.
- Normative / filettature: versioni GAS ISO 228 e metriche MB (vedi tabelle).
- Varianti GAS disponibili: LSF1G, LSF2G, LSF3G, LSF4G, LSF5G.
- Varianti metriche MB disponibili: LSF1M fino a LSF8M.
