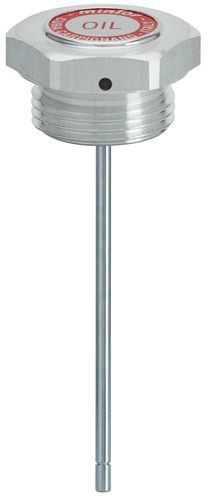

Tappo sfiato TCLSdi riempimento
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- sfiato
- Applicazioni
- di riempimento
Descrizione
Descrizione

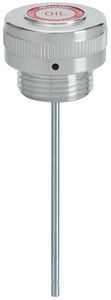

Tappo filettato in lega di alluminio, non trattato, con testa esagonale e foro di sfiato per lo scarico della pressione interna (foro a sfiato libero da 2 mm a 3,5 mm). Asta di livello incorporata. Disponibile su richiesta con tacche min. e max. o con lunghezze diverse. Per applicazioni che richiedono tenute più strette si consiglia il tipo LSF. Disponibile su richiesta con trattamento di anodizzazione.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | l | g | e | PESO (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | l | g | e | PESO (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47
Caratteristiche / Specifiche tecniche
Tappo filettato in lega di alluminio, non trattato, con testa esagonale e foro di sfiato per lo scarico della pressione interna (foro a sfiato libero da 2 mm a 3,5 mm). Asta di livello incorporata. Disponibile su richiesta con tacche min. e max. o con lunghezze diverse. Per applicazioni che richiedono tenute più strette si consiglia il tipo LSF. Disponibile su richiesta con trattamento di anodizzazione.
Scheda Tecnica - GAS ISO 228
TIPO | CODICE | FILETTATURA | t | f | l | g | e | PESO (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |
Scheda Tecnica - METRICO MB
TIPO | CODICE | FILETTATURA | t | f | l | g | e | PESO (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47
Caratteristiche / Specifiche tecniche
- Materiale: lega di alluminio (non trattata)
- Tipo: tappo di carico e livello con foro di sfiato e asta di livello incorporata
- Foro di sfiato: 2 mm ÷ 3,5 mm (sfiato libero)
- Testa: esagonale
- Opzioni su richiesta: tacche minimo/massimo, lunghezze diverse
- Variante per tenute più severe: tipo LSF
- Versioni filettature: GAS ISO 228 (TCLS1G - TCLS8G) e metrico MB (TCLS1M - TCLS5M) con codici e dimensioni
