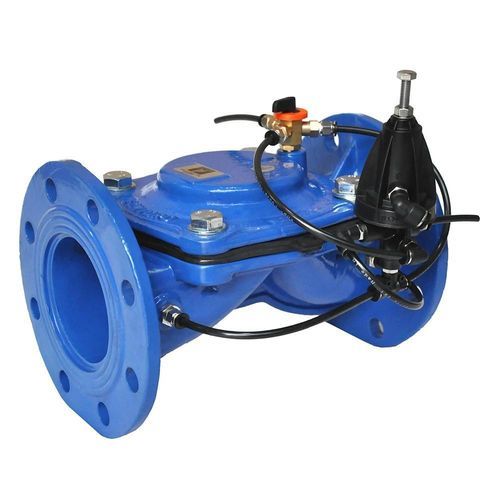

Valvola per irrigazione IM-RP3PP

idraulicamanualein nylon

La valvola di riduzione pressione Mod. IM-RP3PP è progettata per ridurre automaticamente la pressione in ingresso a un valore inferiore e costante in uscita. È ideale per applicazioni che richiedono un controllo preciso della pressione a valle in risposta a variazioni di flusso o pressione a monte. È controllata da un pilota idraulico a 3 vie e dispone di una manovra manuale per apertura/chiusura totale.

Specifiche Tecniche:

• Tipo di valvola: Idraulica, a 3 vie
• Pilota: Mod. RP3PP
• Campo di regolazione della pressione:
  • Molla Grigia: 0,2÷1,5 bar
  • Molla Bianca: 0,6÷3,0 bar
  • Molla Rossa (Standard): 1,0÷5,5 bar
  • Molla Nera: 2,0÷9,0 bar
• Materiali:
  • Corpo pilota: Nylon rinforzato
  • Coperchio: Nylon rinforzato
  • Comando manuale CM4V: Ottone, con sfera in acciaio inox e seggio in teflon
• Connessioni:
  • Corpo del comando manuale: Ø1/4” M BSP
  • Aperto/Chiuso/Auto: Ø1/8” F BSP
• Grado di protezione: IP66 (solenoide)

Principio di Funzionamento:
La valvola è controllata da un pilota idraulico a 3 vie (Mod. RP3PP), che regola l’apertura della membrana della valvola principale per mantenere la pressione a valle impostata riempiendo o scaricando la camera di controllo della valvola. Quando la pressione di ingresso è uguale o inferiore alla pressione impostata, la valvola si apre completamente per minimizzare le perdite di carico. Un controllo manuale a 3 vie (CM4V) consente apertura o chiusura totale indipendentemente dal pilota.

Caratteristiche / Specificazioni tecniche:

• Modello: IM-RP3PP
• Tipo: valvola idraulica a 3 vie con pilota RP3PP
• Campo regolazione (es. molla rossa standard): 1,0÷5,5 bar
• Materiali principali: Nylon rinforzato (corpo pilota e coperchio); comando manuale in ottone con componenti inox e teflon
• Connessioni comando: Ø1/4” M BSP; controllo Aperto/Chiuso/Auto: Ø1/8” F BSP
• Grado di protezione solenoide: IP66
