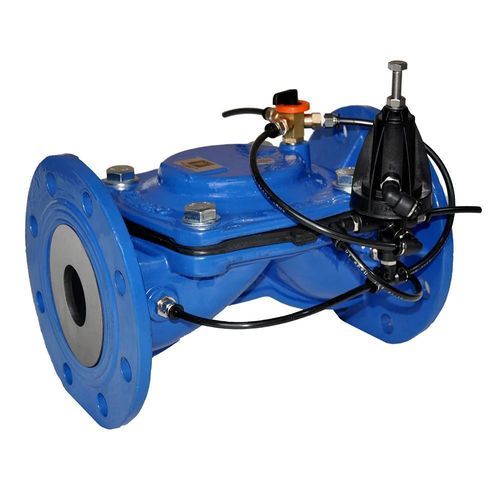

Valvola di controllo IM-QP3B

di regolazioneper irrigazioneidraulica

La valvola di controllo portata è una valvola di regolazione automatica progettata per limitare la portata a un valore massimo preimpostato. Ideale per applicazioni che richiedono un controllo preciso del flusso d’acqua, garantisce che la portata non superi il limite definito.

Principio di Funzionamento:
La valvola è controllata da un pilota differenziale idraulico a 3 vie (Mod. QP3B) che regola l’apertura della membrana in base alla portata istantanea in transito. Il pilota riempie o scarica la camera della valvola in funzione della pressione differenziale generata dall’acqua che attraversa un orifizio calibrato: il diametro dell’orifizio determina la portata massima da limitare, mentre il pilota consente una regolazione fine. Quando la richiesta di portata supera il limite impostato, il pilota provoca la chiusura parziale della valvola per ristabilire il valore predefinito; se la richiesta scende al di sotto del limite, la valvola si apre completamente.

Caratteristiche / Specifiche Tecniche:

• Modello Pilota: QP3B
• Pressione Nominale (PN): PN16
• Campo di regolazione della portata:
  • Molla: 2,0 ÷ 15,0 m.c.a.
• Materiali:
  • Corpo pilota: Ottone
  • Coperchio: Ottone
  • Raccordi: Teflon
  • Sfera: Acciaio inox
• Connessioni:
  • Corpo: 5 x Ø1/8" F
  • Comando manuale: Ø1/4" M BSP (corpo), Ø1/8" F BSP (Aperto/Chiuso/Auto)
