ヒマワリ収穫ヘッダー Speed FLOW 10.75

油圧調整付回転式コンバイン用

概要

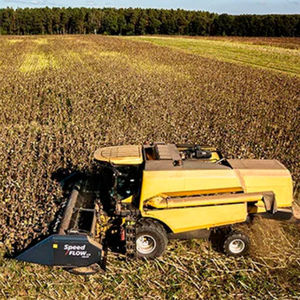

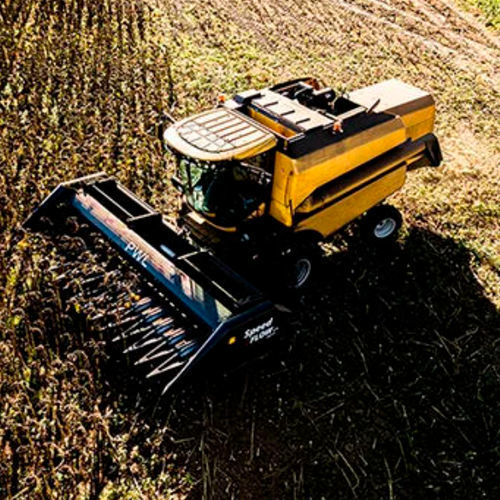

PWL Speed Flow ヘッダーは、播種方向に関係なく収穫できる列無しのヒマワリ収穫用ヘッダーです。オプションの回転式ロータリーカッター（roto-cut）や茎残渣を破砕するクラッシングリールを装着可能です。これらの設計により種子の損失を最大3%に抑え、走行速度は最大12 km/hまで可能です。カッターバー下の追加ローターと油圧フラップにより高低差のある圃場でも作業できます。作業幅は4.10 mから10.85 mのバリエーションがあります。

主な特長

• 列無し設計：列の方向に関係なく収穫可能
• 残渣粉砕とコンバイン保護のためのオプション Roto-cut システム
• 低い種子損失：最大3%
• 高い作業速度：最大12 km/h
• 損失低減のための調整可能な作物分割プラットフォーム（クリアランス調整可）
• 不整地や高さ変動に対応するカッターバー下の追加ローターと油圧フラップ
• 汎用取り付け：適切な取り付けフレームとカップリングがあればほとんどのコンバインに適合

Roto-cut システム
Roto-cut システムはオプションで、独立フレームに取付けられます。切断高さは操縦室から油圧で調整可能です。システムは耐久性のある鋳鉄製のベベルギア伝動とタングステンカーバイドコーティングされた耐摩耗鋼製カッターを使用します。カッターローターは先端速度25 m/sで残渣を粉砕します。粉砕機後方に設置されたクラッシングリールはタイヤを保護し、残渣の分解を促進して車体下部を保護します。

調整可能なプラットフォームと収穫品質
作物分割プラットフォームの幅とクリアランスは手動で調整可能です。茎が細い品種ではクリアランスを狭めることで損失を最小化します。花頭がプラットフォームに寄り掛かり、その直下で切断されるため、花頭のみがコンバインに入る設計で、不均一な株高でも良好な収穫品質が得られます。

駆動と部品構成
Roto-cut の駆動は鋳鉄製ベベルギア伝動とPTOシャフトを介して伝達され、低メンテナンスで長寿命です。中央の摩擦クラッチが急なジャムによる損傷から機械を保護します。切断ユニットの部品は耐久性と信頼性で定評のあるメーカーから供給されています。

操作と制御
切断高さと油圧フラップの調整は操縦室から行えます。ヘッダー上の切断高さインジケーターが操作者に見える位置にあり、精密な制御を支援します。

技術表
Model: Speed Flow | 6.75 | 7.75 | 8.75 | 9.75 | 10.75 | 11.75 | 12.75 | 13.75 | 14.75 | 15.75
作業幅 (m): 4.10 | 4.85 | 5.60 | 6.35 | 7.10 | 7.85 | 8.60 | 9.35 | 10.10 | 10.85
全幅 (m): 4.60 | 5.35 | 6.10 | 6.85 | 7.60 | 8.35 | 9.10 | 9.85 | 10.60 | 11.35
Roto-cut 搭載時重量 (kg): 2000 | 2200 | 2430 | 2560 | 2700 | 2830 | 2980 | 3200 | 3450 | 3630
Roto-cut 刃数: 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30
カッターシステム: roto-cut (オプション)
刃コーティング硬度: 60 HRC
プラットフォームクリアランス調整: 3.5–7 cm
作業速度（推奨）: 7–10 km/h（最大 12 km/h 動作可）
保守間隔: 10 h
残渣粉砕ロータ先端速度: 25 m/s（刃先測定）
種子損失: 最大3%

技術仕様

• Model: Speed Flow
• 作業幅バリエーション (m): 4.10; 4.85; 5.60; 6.35; 7.10; 7.85; 8.60; 9.35; 10.10; 10.85
• 全幅バリエーション (m): 4.60; 5.35; 6.10; 6.85; 7.60; 8.35; 9.10; 9.85; 10.60; 11.35
• Roto-cut 搭載時重量バリエーション (kg): 2000; 2200; 2430; 2560; 2700; 2830; 2980; 3200; 3450; 3630
• Roto-cut 刃数バリエーション: 12; 14; 16; 18; 20; 22; 24; 26; 28; 30
• カッターシステム: roto-cut (オプション)
• 刃コーティング硬度: 60 HRC
• プラットフォームクリアランス: 3.5–7 cm
• 推奨作業速度: 7–10 km/h (最大 12 km/h)
• 保守間隔: 10 h
• 残渣粉砕ロータ先端速度: 25 m/s
• 種子損失: 最大3%
• 追加機能: 不整地対応の油圧フラップとカッターバー下ローター; タイヤ保護用クラッシングリール; キャビンからの油圧式切断高さ調整; 各種コンバインに適合する汎用取り付けフレームと油圧カップリング
